Kontak Phoenix · Perlindungan lonjakan untuk catu daya

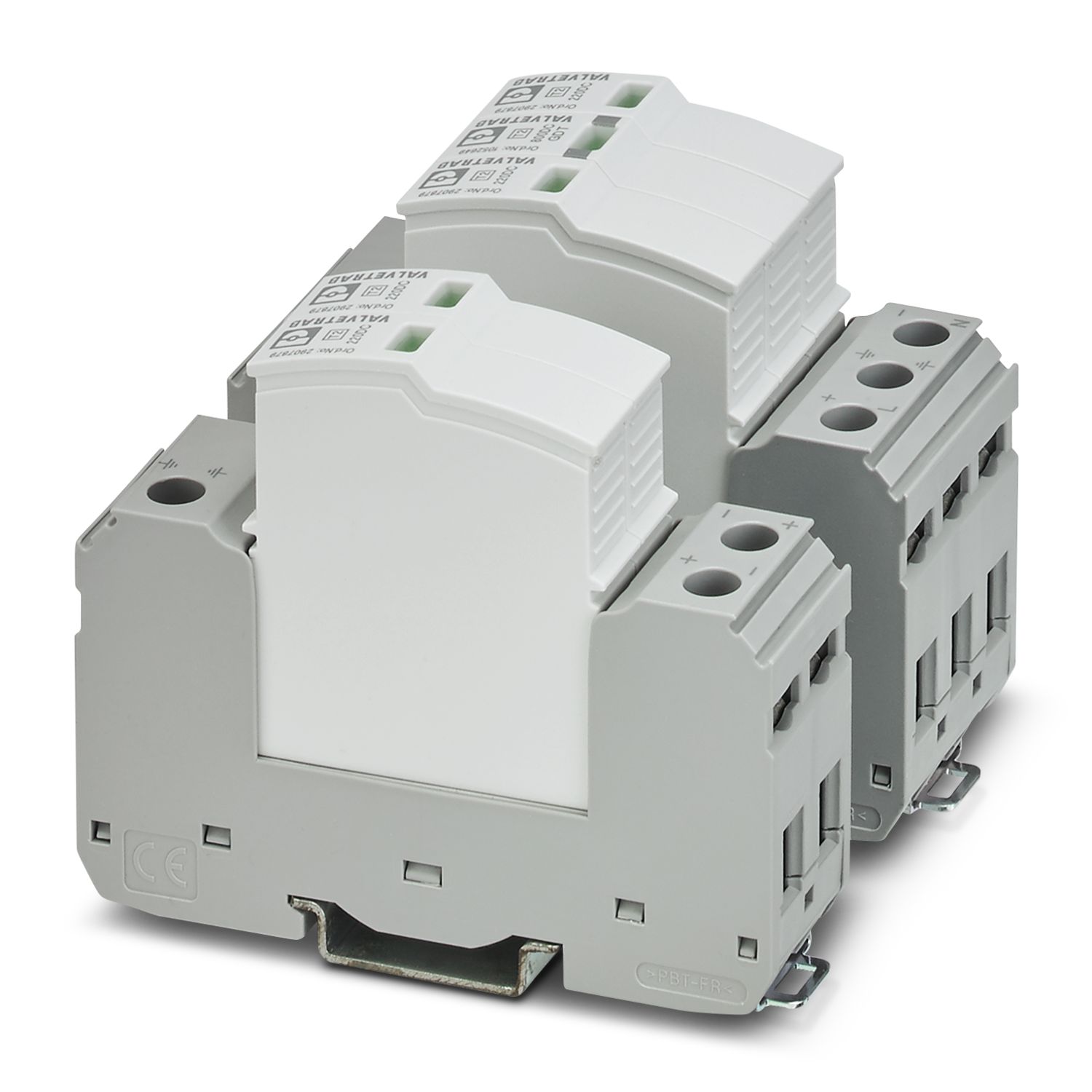

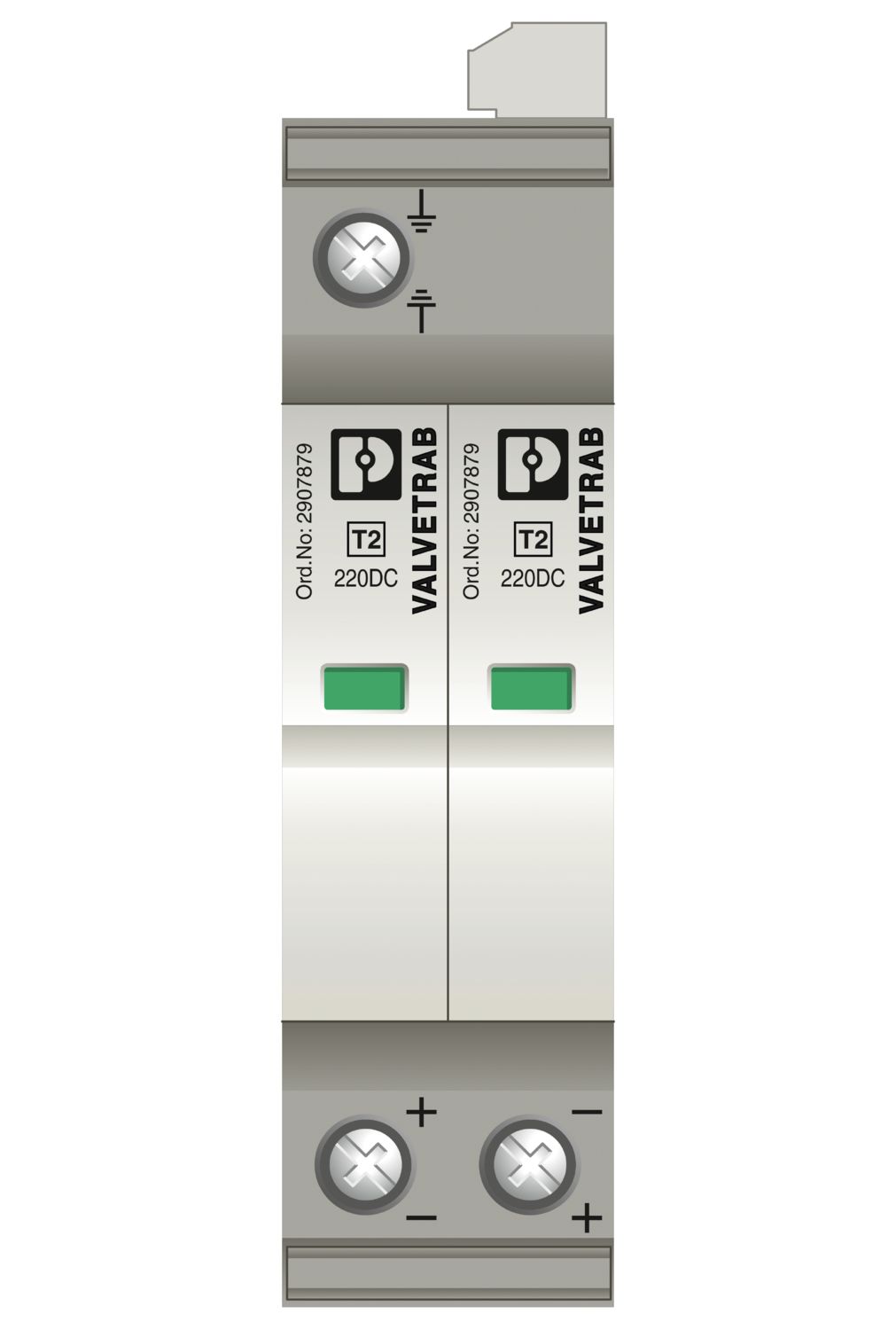

VAL-SEC-T2-2+0-220DC-FM

Nomor Pesanan: 2907875

Perangkat pelindung lonjakan yang dapat dipasang, sesuai dengan Tipe 2/Kelas II, untuk sumber daya DC dengan karakteristik operasi linier, dengan kontak indikasi jarak jauh.

Jenis Produk Penangkal lonjakan

Posisi / Saluran 2

Metode Koneksi Sambungan sekrup

Tegangan Terukur 200 V DC ... 220 V DC

Kelas Perlindungan IP20

Pemasangan / Dimensi 25,4 mm

Email Sales Desk

Nilai Rekayasa

Keunggulan Anda dengan Phoenix Hubungi VAL-SEC-T2-2+0-220DC-FM

Arsitektur Industri Standar 19 inci

✓

Keluarga perlindungan lonjakan untuk penggunaan universal dengan koordinasi energi optimal dari penangkal arus petir hingga perlindungan perangkat

✓

Mudah dirawat berkat modul perlindungan yang konsisten dapat dipasang

✓

Tingkat informasi yang sangat baik disediakan oleh indikator status mekanik/visual dan kontak indikasi jarak jauh

✓

Ruang lebih besar di kabinet kontrol karena lebar keseluruhan yang sempit, hanya 12 mm per posisi

✓

Desain sangat sempit, hanya 12 mm per posisi

✓

Varistor arrester dengan arus kebocoran rendah

Lembar Referensi Data Teknis

Spesifikasi Teknis Komprehensif

Dihasilkan dari katalog online resmi untuk Nomor Pesanan Kontak Phoenix2907875.

Data teknis

9 Parameter

Jenis produk	Penangkal lonjakan
Keluarga produk	Keluarga SEC
Klasifikasi uji IEC	II T2
Tipe EN	T2
Sistem catu daya IEC	DC
Tipe	Modul rel DIN, dua bagian, dapat dibagi
Jumlah posisi	2
Pesan kesalahan perlindungan lonjakan	Kontak optik dan indikator jarak jauh
Jumlah port	Satu

Karakteristik isolana

Penilaian koordinasi isolasi

3 Parameter

Kategori tegangan lebih	III
Tingkat polusi	2
Tegangan nominal U N	200 V DC ... 220 V DC

Sinyal indikator/jarak jauh

13 Parameter

Nama koneksi	Kontak indikator kesalahan jarak jauh
Fungsi switching	Kontak pergantian
Tegangan operasi	5 V AC ... 250 V AC (Ketinggian ≤ 2000 m (amsl)) 5 V AC ... 150 V AC (Ketinggian > 2000 m (amsl)) 125 V DC (200 mA DC)
Arus operasi	5 mA AC ... 1 AC 1 A DC (30 V DC)
Metode koneksi	Sambungan sekrup
Ulir sekrup	M5
Torsi pengencangan	4,5 Nm
Panjang pengurangan	16 mm
Penampang konduktor fleksibel	2,5 mm² ... 16 mm²
Penampang konduktor kaku	2,5 mm² ... 25 mm²
Penampang konduktor AWG	12 ... 4
Metode koneksi	Lug kabel tipe garpu
Penampang konduktor fleksibel	1,5 mm² ... 6 mm²

Kontak indikator kesalahan jarak jauh

7 Parameter

Metode koneksi	Sambungan plug-in/sekrup melalui COMBICON
Ulir sekrup	M2
Torsi pengencangan	0,25 Nm
Panjang pengurangan	7 mm
Penampang konduktor fleksibel	0,14 mm² ... 1,5 mm²
Penampang konduktor kaku	0,14 mm² ... 1,5 mm²
Penampang konduktor AWG	28 ... 16

Gambar dimensi

30 Parameter

Lebar	25,4 mm
Tinggi badan	97,9 mm
Kedalaman	74,5 mm (termasuk rel DIN 7,5 mm)
Pitch horizontal	1,4 HP
Warna (Konektor jantan)	abu-abu muda (RAL 7035)
Warna (Elemen Dasar)	abu-abu (RAL 7042)
Rating mudah terbakar sesuai UL 94	V-0
Nilai CTI material	600
Material isolasi	PA6.6-FR 20% GF PBT-FR
Kelompok material	I
Material rumah	PA 6,6-FR 20 % GF PBT-FR
Mode perlindungan	(DC+) - (DC-) (DC+/DC-) - PE
Arah tindakan	(DC+/DC-) - PE
Tegangan nominal U N	200 V DC ... 220 V DC
Tegangan operasi kontinu maksimum U C	250 V DC
Arus beban terukur I L	40 A (Lug kabel tipe garpu Biconnect M4 6 mm²) 63 A (ferrule TWIN 2 x 10 mm²)
Arus konduktor pelindung I PE	≤ 10 μA DC
Arus pelepasan nominal I (8/20) μs n	20 kA
Arus pelepasan maksimum I (8/20) μs maks	40 kA
Arus pelepasan impuls (10/350) μs, muatan	0,5 Sebagai
Arus pelepasan impuls (10/350) μs, energi spesifik	0,25 kJ/Ω
Arus pelepasan impuls (10/350) μs, nilai puncak l imp	1 kA
Arus pelepasan total I (8/20) μs Total	40 kA
Rating arus hubung pendek I SCCR	0,2 kA (tanpa sekering cadangan) 6 kA (untuk sekering cadangan 20 A gG/B)
Tingkat perlindungan tegangan U (DC+) - (DC-) p	≤ 3 kV
Tingkat perlindungan tegangan U (DC+/DC-) - PE p	≤ 1,5 kV
Perilaku TOV di U T	320 V DC (5 detik / mode tahan)
Waktu respons t A	≤ 25 ns
Sekering cadangan maksimal dengan tipe V melalui kabel	20 A (gG / B pada I > 200 A) SCCR
Sekring cadangan maksimal dengan kabel cabang	20 A (gG / B pada I > 200 A) SCCR

Data teknis tambahan

1 Parameter

Tegangan operasi kontinu maksimum U C

264 V AC (untuk operasi dalam sistem pencahayaan keselamatan)

Kondisi lingkungan

Batas lingkungan operasi dan penyimpanan

7 Parameter

Tingkat perlindungan	IP20
Suhu lingkungan (operasi)	-40 °C ... 80 °C
Suhu lingkungan (penyimpanan/transportasi)	-40 °C ... 80 °C
Ketinggian	≤ 6000 m (amsl)
Kelembapan yang diizinkan (operasi)	5 % ... 95 %
Shock (operasi)	30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z)
Getaran (operasi)	5g (10 ... 500 Hz / 2,5 jam / X, Y, Z)

Spesifikasi UL

5 Parameter

Arus pelepasan nominal I n	20 kA
Mode perlindungan	(DC+) - (DC-) (DC+) - G (DC-) - G
Tegangan nominal	220 V DC
Sistem distribusi daya	DC
Tipe SPD	4CA

Indikator UL/sinyal jarak jauh

2 Parameter

Tegangan operasi	125 V AC
Arus operasi AC	1 AC

Data koneksi UL

4 Parameter

Torsi pengencangan	30 lb-in. f
Penampang konduktor AWG	10 ... 2
Standar/spesifikasi	IEC 61643-11
Catatan	2011

EN 61643-11

3 Parameter

Standar/spesifikasi	EN 61643-11
Catatan	2012
Jenis pemasangan	Rel DIN: 35 mm
