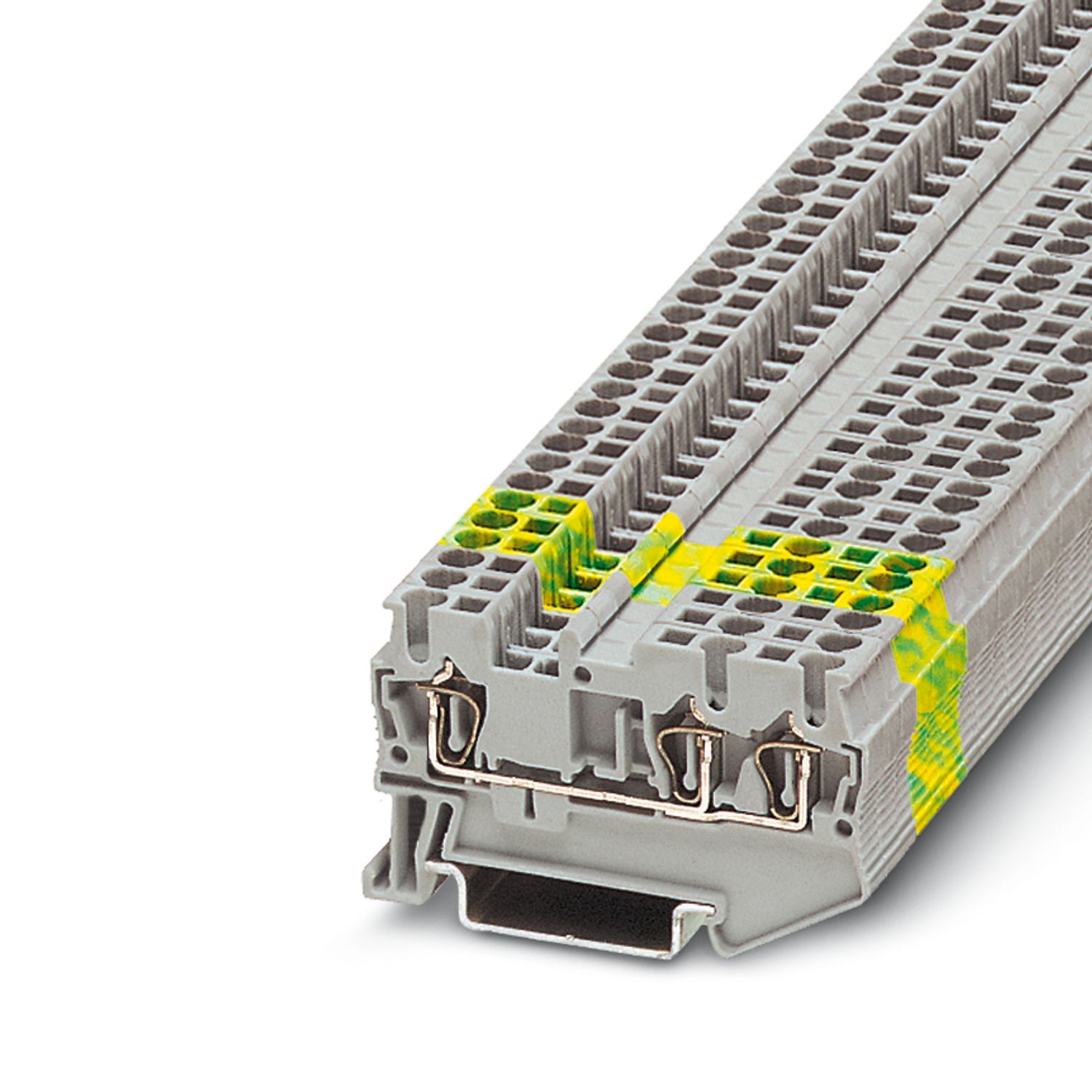

Kontak Phoenix · Koneksi pegas-sangkar
ST 2,5-TWIN
Nomor Pesanan:
3031241
Blok terminal feed-through, tegangan nominal: 800 V, arus nominal: 24 A, jumlah sambungan: 3, metode sambungan: Sambungan pegas-cage, Penampang terukur: 2,5 mm2, penampang: 0,08 mm2 - 4 mm2, jenis pemasangan: NS 35/7,5, NS 35/15, warna: abu-abu
Jenis Produk Blok terminal multi-konduktor
Metode Koneksi Koneksi pegas-sangkar
Tegangan Terukur 800 V
Arus Terperingkat 24 A
Pemasangan / Dimensi 2,5 mm²
rentang suhu -60 °C ... 110 °C (Rentang suhu operasi termasuk pemanasan sendiri; · untuk suhu pendek maksimal...
Nilai Rekayasa
Arsitektur Industri Standar 19 inci
Keunggulan Anda dengan Phoenix Contact ST 2,5-TWIN
✓
Pengkabelan sederhana dengan konduktor yang sangat kecil dan fleksibel
✓
Memungkinkan pengkabelan satu tangan
✓
Tidak ada batasan penampang saat menggunakan konduktor dengan ferrule
✓
Ketahanan getaran yang andal berkat elemen kontak pegas
✓

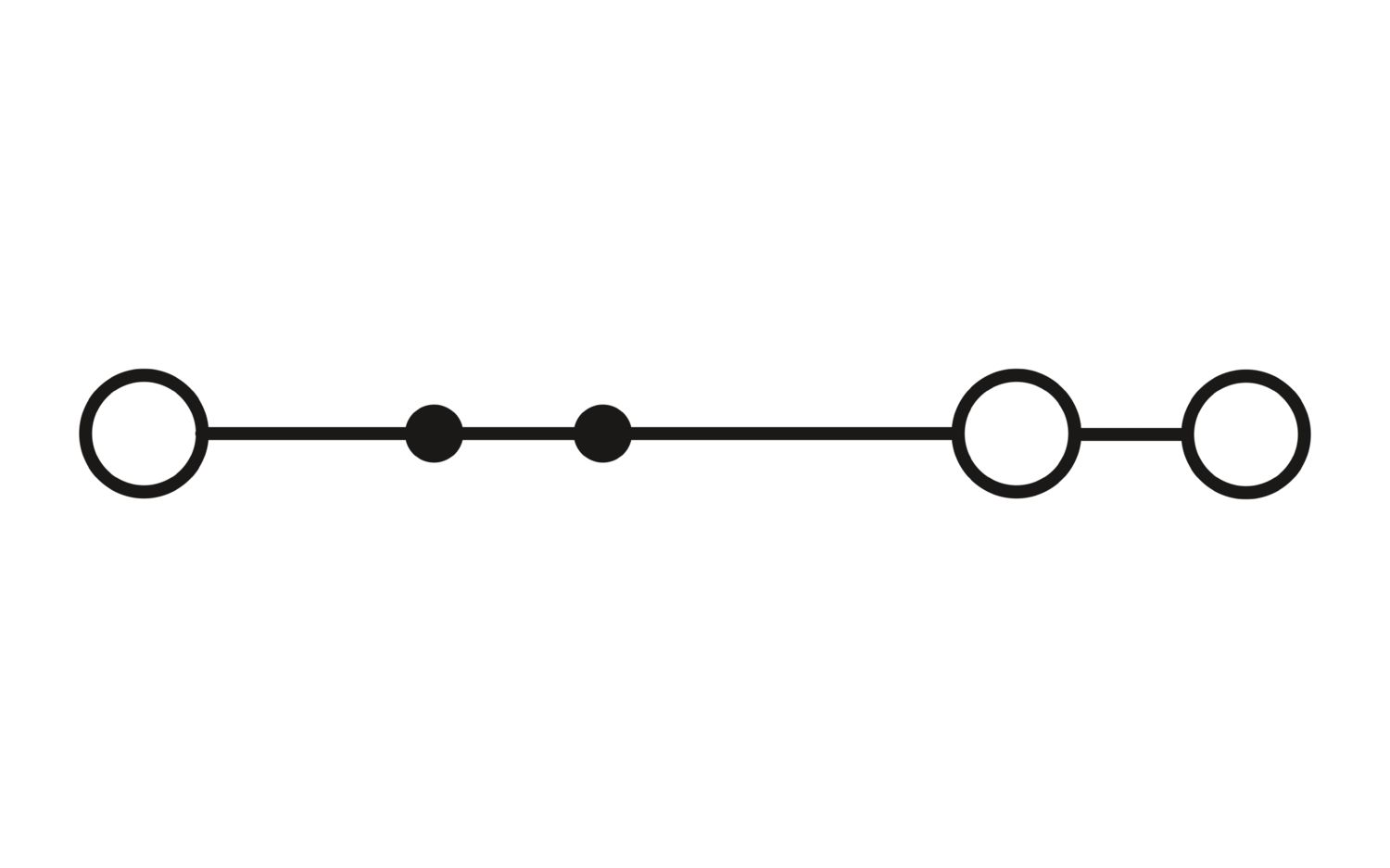

Pengkabelan kompak tiga konduktor dalam satu blok terminal
✓
Fleksibilitas penuh berkat aksesori jembatan, penandaan, dan pengujian lengkap CLIPLINE yang distandarisasi
Lembar Referensi Data Teknis
Spesifikasi Teknis Komprehensif
Dihasilkan dari katalog online resmi untuk Nomor Pesanan Kontak Phoenix3031241.
01
7 ParameterUmum
Catatan | Arus beban maksimum tidak boleh terlampaui oleh total arus dari semua konduktor yang terhubung. |
Jenis produk | Blok terminal multi-konduktor |
Keluarga produk | ST |
Wilayah aplikasi | Industri kereta api Pembuatan mesin Rekayasa pabrik Industri proses |
Jumlah koneksi | 3 |
Jumlah baris | 1 |
Potensi | 1 |
02
23 ParameterKarakteristik isolana
Penilaian koordinasi isolasi
Kategori tegangan lebih | III |
Tingkat polusi | 3 |
Tegangan lonjakan terukur | 8 kV |
Disipasi daya maksimum untuk kondisi nominal | 0,77 W |
Jumlah koneksi per level | 3 |
Penampang nominal | 2,5 mm² |
Metode koneksi | Koneksi pegas-sangkar |
Panjang pengurangan | 8 mm ... 10 mm |
Pengukur silinder internal | A3 |
Koneksi sesuai dengan standar | IEC 60947-7-1 |
Penampang konduktor kaku | 0,08 mm² ... 4 mm² |
Penampang AWG | 28 ... 12 (dikonversi sesuai IEC) |
Penampang konduktor fleksibel | 0,08 mm² ... 2,5 mm² |
Penampang konduktor, fleksibel [AWG] | 28 ... 14 (dikonversi sesuai IEC) |
Penampang konduktor fleksibel dengan ultrasound terkompresi | 0,34 mm² ... 4 mm² |
Penampang konduktor, kompresi ultrasound [AWG] fleksibel | 22 ... 12 (dikonversi sesuai IEC) |
Penampang konduktor fleksibel (ferrule tanpa selongsong plastik) | 0,14 mm² ... 2,5 mm² |
Penampang konduktor fleksibel (ferrule dengan selongsong plastik) | 0,14 mm² ... 2,5 mm² |
2 konduktor dengan penampang yang sama, fleksibel, dengan ferrule TWIN dan selongsong plastik | 0,5 mm² |
Penampang nominal | 2,5 mm² |
Arus nominal | 24 A |
Arus beban maksimum | 28 A (dengan penampang konduktor 4 mm²) |
Tegangan nominal | 800 V |
03
13 ParameterData terperingkat (ATEX/IECEx)
Identifikasi | II 2 GD Ex eb IIC Gb |
Rentang suhu operasi | -60 °C ... 85 °C |
Aksesori bersertifikat bekas | 3030488 D-ST 2,5-TWIN 3030789 ATP-ST-TWIN 3036602 DS-ST 2,5 1204517 SZF 1-0,6X3,5 3022276 CLIPFIX 35-5 3022218 CLIPFIX 35 |
Daftar jembatan | Plug-in bridge / FBS 2-5 / 3030161 Plug-in bridge / FBS 3-5 / 3030174 Plug-in bridge / FBS 4-5 / 3030187 Jembatan plug-in / FBS 5-5 / 3030190 Plug-in bridge / FBS 10-5 / 3030213 Plug-in bridge / FBS 20-5 / 3030226 |
Data jembatan | 22,5 A (2,5 mm²) |
Kenaikan suhu ex | 40 K (23,4 A / 2,5 mm²) |
untuk jembatan dengan jembatan | 550 V |
- Pada jembatan antara blok terminal yang tidak berdekatan | 352 V |
- Pada jembatan antara blok terminal yang tidak berdekatan melalui blok terminal PE | 352 V |
- Pada potongan potongan dengan jembatan dengan penutup | 220 V |
- Pada penghubung potongan panjang dengan pelat partisi | 275 V |
Tegangan isolasi terukur | 500 V |
keluaran | (Permanen) |
04
4 ParameterTingkat Umum Ex
Data perlindungan ledakan
Tegangan terukur | 550 V |
Arus terukur | 21 A |
Arus beban maksimum | 24,5 A |
Resistansi kontak | 1,08 mΩ |
05
24 ParameterData koneksi ex Umum
Data perlindungan ledakan
Penampang nominal | 2,5 mm² |
Penampang terukur AWG | 14 |
Kapasitas koneksi kaku | 0,08 mm² ... 4 mm² |
Kapasitas koneksi AWG | 28 ... 12 |
Kapasitas koneksi fleksibel | 0,08 mm² ... 2,5 mm² |
Kapasitas koneksi AWG | 28 ... 14 |
Lebar | 5,2 mm |
Lebar penutup ujung | 2,2 mm |
Tinggi badan | 60,5 mm |
Kedalaman NS 35/7,5 | 36,5 mm |
Kedalaman di NS 35/15 | 44 mm |
Warna | abu-abu (RAL 7042) |
Rating mudah terbakar sesuai UL 94 | V0 |
Kelompok material isolasi | I |
Material isolasi | PA |
Aplikasi bahan isolasi statis di cuaca dingin | -60 °C |
Indeks suhu material isolasi relatif (Elec., UL 746 B) | 130 °C |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Mudah terbakar permukaan NFPA 130 (ASTM E 162) | lolos |
Kepadatan optik spesifik asap NFPA 130 (ASTM E 662) | lolos |
Toksisitas gas asap NFPA 130 (SMP 800C) | lolos |
06
2 ParameterUji tegangan lonjakan
Titik setpoint tegangan uji | 9,8 kV |
Hasil | Tes lulus |
07
4 ParameterUji kenaikan suhu
Uji kenaikan suhu yang diperlukan | Peningkatan suhu ≤ 45 K |
Hasil | Tes lulus Tes lulus |
Arus tahan waktu singkat 2,5 mm² | 0,3 kA |
Hasil | Tes lulus |
08
2 ParameterTegangan tahan frekuensi daya
Anggaran daya dan disipasi
Titik setpoint tegangan uji | 2 kV |
Hasil | Tes lulus |
09
1 ParameterData mekanis
Data mekanik dan uji kekuatan
Panel samping terbuka | Ya |
10
1 ParameterKekuatan mekanis
Data mekanik dan uji kekuatan
Hasil | Tes lulus |
11
3 ParameterPemasangan pada pembawa
Penyangga rel/pemasangan DIN | NS 32/NS 35 |
Setpoint gaya uji | 1 N |
Hasil | Tes lulus |
12
4 ParameterUji kerusakan konduktor dan kendur
Kondisi dan hasil pengujian
Kecepatan rotasi | 10 (+/- 2) rpm |
Revolusi | 135 |
Penampang/berat konduktor | 0,14 mm² / 0,2 kg 2,5 mm² / 0,7 kg 4 mm² / 0,9 kg |
Hasil | Tes lulus |
13
2 ParameterPenuaan
Siklus suhu | 192 |
Hasil | Tes lulus |
14
2 ParameterUji nyala jarum
Waktu paparan | 30 detik |
Hasil | Tes lulus |
15
8 ParameterGangguan osilasi/broadband
Spesifikasi | DIN EN 50155 (VDE 0115-200):2008-03 |
Spektrum | Uji tahan panjang kategori 2, dipasang di bogie |
Frekuensi | f = 5 Hz hingga f = 250 Hz 1 2 |
Tingkat ASD | 6,12 (m/s²)²/Hz |
Percepatan | 3,12g |
Durasi uji per sumbu | 5 jam |
Petunjuk uji | Sumbu X-, Y- dan Z |
Hasil | Tes lulus |
16
7 ParameterShock
Spesifikasi | DIN EN 50155 (VDE 0115-200):2008-03 |
Bentuk pulsa | Setengah-sinus |
Percepatan | 5g |
Durasi kejutan | 30 ms |
Jumlah guncangan per arah | 3 |
Petunjuk uji | Sumbu X-, Y- dan Z (pos. dan neg.) |
Hasil | Tes lulus |
17
8 ParameterKondisi lingkungan
Batas lingkungan operasi dan penyimpanan
Suhu lingkungan (operasi) | -60 °C ... 110 °C (Rentang suhu operasi termasuk pemanasan sendiri; untuk suhu operasi jangka pendek maksimum, lihat RTI Elec.) |
Suhu lingkungan (penyimpanan/transportasi) | -25 °C ... 60 °C (untuk waktu singkat, tidak melebihi 24 jam, -60 °C hingga +70 °C) |
Suhu lingkungan (perakitan) | -5 °C ... 70 °C |
Suhu lingkungan (aktuasi) | -5 °C ... 70 °C |
Kelembapan yang diizinkan (operasi) | 20 % ... 90 % |
Kelembapan yang diizinkan (penyimpanan/transportasi) | 30 % ... 70 % |
Koneksi sesuai dengan standar | IEC 60947-7-1 |
Jenis pemasangan | NS 35/7,5 NS 35/15 |
