Kontak Phoenix · Koneksi pegas-sangkar
ST 2,5-MT
Nomor Pesanan:
3036343

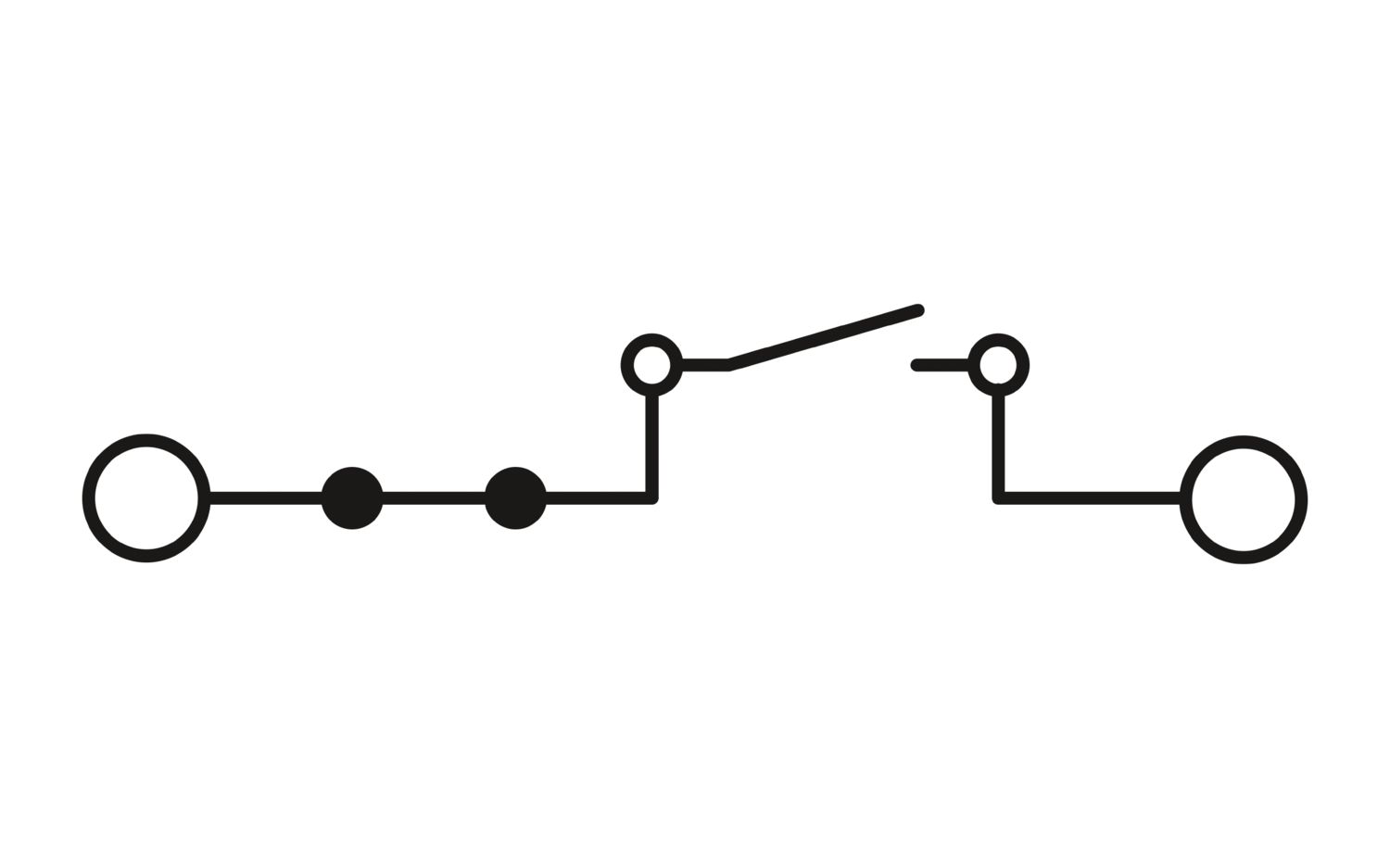

Blok terminal pelepasan pisau, tegangan nominal: 400 V, arus nominal: 20 A, metode sambungan: Sambungan pegas-sangkar, Penampang terukur: 2,5 mm2, penampang: 0,08 mm2 - 4 mm2, pemasangan: NS 35/7,5, NS 35/15, warna: abu-abu
Jenis Produk Putuskan blok terminal
Metode Koneksi Koneksi pegas-sangkar
Tegangan Terukur 400 V
Arus Terperingkat 20 A (dengan penampang konduktor 4 mm²)
Pemasangan / Dimensi 2,5 mm²
rentang suhu -60 °C ... 110 °C (Rentang suhu operasi termasuk pemanasan sendiri; untuk jangka pendek maksimal ...
Nilai Rekayasa
Arsitektur Industri Standar 19 inci
Keunggulan Anda dengan Phoenix Hubungi ST 2,5-MT
✓
Pengkabelan sederhana dengan konduktor yang sangat kecil dan fleksibel
✓
Pemisahan sirkuit yang mudah melalui implementasi pemutusan pisau
✓
Memungkinkan pengkabelan satu tangan
✓
Tidak ada batasan penampang saat menggunakan konduktor dengan ferrule
✓
Ketahanan getaran yang andal berkat elemen kontak pegas
✓
Fleksibilitas penuh berkat aksesori jembatan, penandaan, dan pengujian lengkap CLIPLINE yang distandarisasi
Lembar Referensi Data Teknis
Spesifikasi Teknis Komprehensif
Dihasilkan dari katalog online resmi untuk Nomor Pesanan Kontak Phoenix3036343.
01
5 ParameterData teknis
Jenis produk | Putuskan blok terminal |
Wilayah aplikasi | Industri kereta api Pembuatan mesin Rekayasa pabrik |
Jumlah koneksi | 2 |
Jumlah baris | 1 |
Potensi | 1 |
02
41 ParameterKarakteristik isolana
Penilaian koordinasi isolasi
Kategori tegangan lebih | III |
Tingkat polusi | 3 |
Tegangan lonjakan terukur | 6 kV |
Disipasi daya maksimum untuk kondisi nominal | 0,77 W |
Jumlah koneksi per level | 2 |
Penampang nominal | 2,5 mm² |
Metode koneksi | Koneksi pegas-sangkar |
Panjang pengurangan | 8 mm ... 10 mm |
Pengukur silinder internal | A3 |
Koneksi sesuai dengan standar | IEC 60947-7-1 |
Penampang konduktor kaku | 0,08 mm² ... 4 mm² |
Penampang AWG | 28 ... 12 (dikonversi sesuai IEC) |
Penampang konduktor fleksibel | 0,08 mm² ... 2,5 mm² |
Penampang konduktor, fleksibel [AWG] | 28 ... 14 (dikonversi sesuai IEC) |
Penampang konduktor fleksibel dengan ultrasound terkompresi | 0,34 mm² ... 4 mm² |
Penampang konduktor, kompresi ultrasound [AWG] fleksibel | 22 ... 12 (dikonversi sesuai IEC) |
Penampang konduktor fleksibel (ferrule tanpa selongsong plastik) | 0,14 mm² ... 2,5 mm² |
Penampang konduktor fleksibel (ferrule dengan selongsong plastik) | 0,14 mm² ... 2,5 mm² |
2 konduktor dengan penampang yang sama, fleksibel, dengan ferrule TWIN dan selongsong plastik | 0,5 mm² |
Penampang nominal | 2,5 mm² |
Arus nominal | 20 A (dengan penampang konduktor 4 mm²) |
Arus beban maksimum | 20 A (dengan penampang konduktor 4 mm²) |
Tegangan nominal | 400 V |
Lebar | 5,2 mm |
Lebar penutup ujung | 2,2 mm |
Tinggi badan | 60,5 mm |
Kedalaman NS 35/7,5 | 36,5 mm |
Kedalaman di NS 35/15 | 44 mm |
Warna | abu-abu (RAL 7042) |
Rating mudah terbakar sesuai UL 94 | V0 |
Kelompok material isolasi | I |
Material isolasi | PA |
Aplikasi bahan isolasi statis di cuaca dingin | -60 °C |
Indeks suhu material isolasi relatif (Elec., UL 746 B) | 130 °C |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Mudah terbakar permukaan NFPA 130 (ASTM E 162) | lolos |
Kepadatan optik spesifik asap NFPA 130 (ASTM E 662) | lolos |
Toksisitas gas asap NFPA 130 (SMP 800C) | lolos |
03
2 ParameterUji tegangan lonjakan
Titik setpoint tegangan uji | 7,3 kV |
Hasil | Tes lulus |
04
5 ParameterUji kenaikan suhu
Uji kenaikan suhu yang diperlukan | Peningkatan suhu ≤ 45 K |
Hasil | Tes lulus |
Arus tahan waktu singkat 2,5 mm² | 0,3 kA |
Arus tahan waktu pendek 4 mm² | 0,48 kA |
Hasil | Tes lulus |
05
2 ParameterTegangan tahan frekuensi daya
Anggaran daya dan disipasi
Titik setpoint tegangan uji | 1,89 kV |
Hasil | Tes lulus |
06
1 ParameterData mekanis
Data mekanik dan uji kekuatan
Panel samping terbuka | Ya |
07
1 ParameterKekuatan mekanis
Data mekanik dan uji kekuatan
Hasil | Tes lulus |
08
3 ParameterPemasangan pada pembawa
Penyangga rel/pemasangan DIN | NS 35 |
Setpoint gaya uji | 1 N |
Hasil | Tes lulus |
09
4 ParameterUji kerusakan konduktor dan kendur
Kondisi dan hasil pengujian
Kecepatan rotasi | 10 rpm |
Revolusi | 135 |
Penampang/berat konduktor | 0,08 mm² / 0,1 kg 2,5 mm² / 0,7 kg 4 mm² / 0,9 kg |
Hasil | Tes lulus |
10
2 ParameterPenuaan
Siklus suhu | 192 |
Hasil | Tes lulus |
11
2 ParameterUji nyala jarum
Waktu paparan | 30 detik |
Hasil | Tes lulus |
12
8 ParameterKondisi lingkungan
Batas lingkungan operasi dan penyimpanan
Suhu lingkungan (operasi) | -60 °C ... 110 °C (Rentang suhu operasi termasuk pemanasan sendiri; untuk suhu operasi jangka pendek maksimum, lihat RTI Elec.) |
Suhu lingkungan (penyimpanan/transportasi) | -25 °C ... 60 °C (untuk waktu singkat, tidak melebihi 24 jam, -60 °C hingga +70 °C) |
Suhu lingkungan (perakitan) | -5 °C ... 70 °C |
Suhu lingkungan (aktuasi) | -5 °C ... 70 °C |
Kelembapan yang diizinkan (operasi) | 20 % ... 90 % |
Kelembapan yang diizinkan (penyimpanan/transportasi) | 30 % ... 70 % |
Koneksi sesuai dengan standar | IEC 60947-7-1 |
Jenis pemasangan | NS 35/7,5 NS 35/15 |
