Kontak Phoenix · Koneksi pegas-sangkar
ST 2,5-DIO/L-R
Nomor Pesanan:
3036262

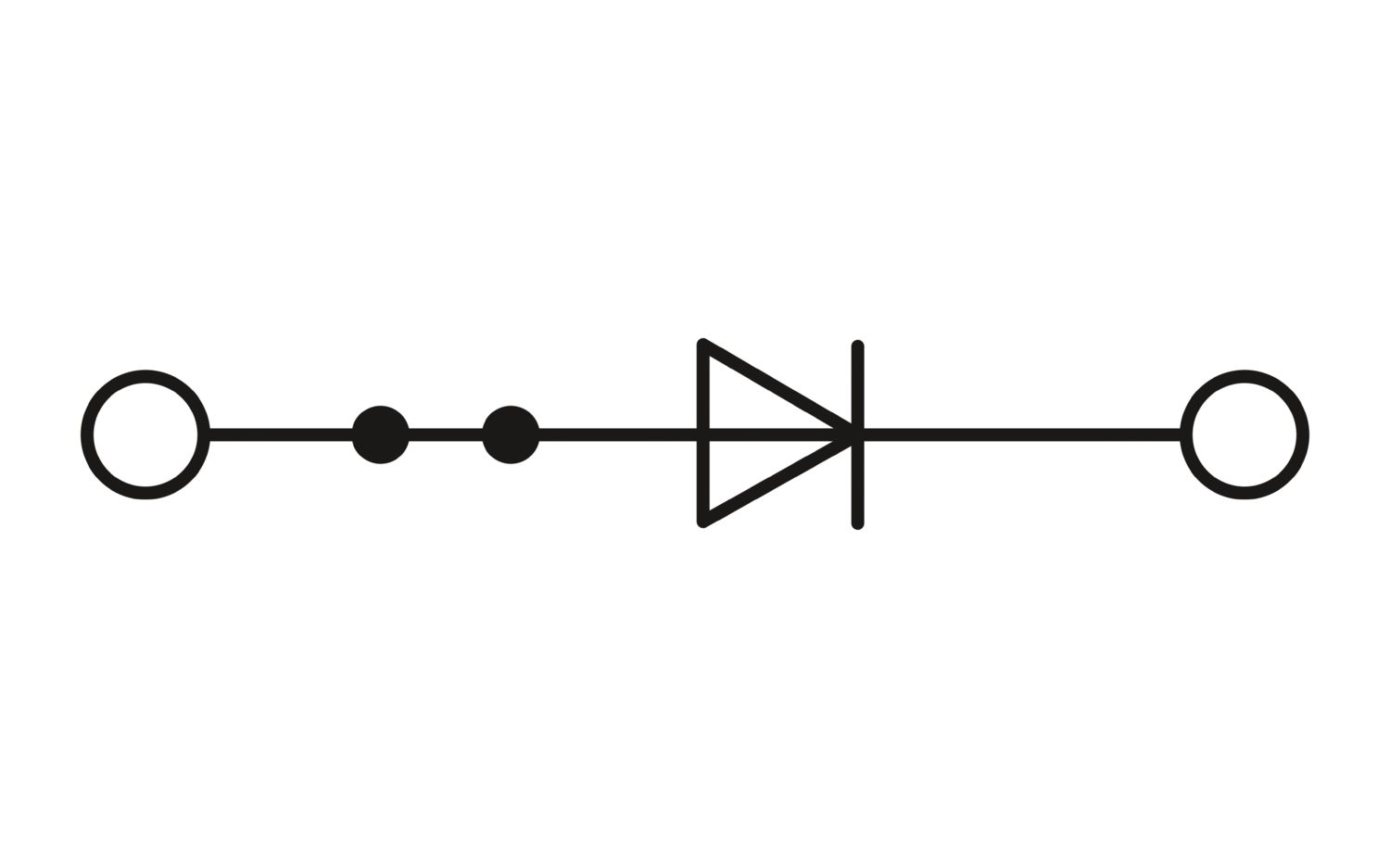

Blok terminal komponen, dengan dioda terintegrasi 1N4007, arus nominal: 0,5 A, metode sambungan: Sambungan pegas-sangkar, Penampang terukur: 2,5 mm2, penampang: 0,08 mm2 - 4 mm2, pemasangan: NS 35/7,5, NS 35/15, warna: abu-abu
Jenis Produk Blok terminal komponen
Metode Koneksi Koneksi pegas-sangkar
Arus Terperingkat 0,5 A
Pemasangan / Dimensi 2,5 mm²
rentang suhu -60 °C ... 110 °C (Rentang suhu operasi termasuk pemanasan sendiri; untuk jangka pendek maksimal ...
Jumlah koneksi 2
Nilai Rekayasa
Arsitektur Industri Standar 19 inci
Keunggulan Anda dengan Phoenix Hubungi ST 2,5-DIO/L-R
✓
Lebar desain 5,2 mm atau 6,2 mm
Lembar Referensi Data Teknis
Spesifikasi Teknis Komprehensif
Dihasilkan dari katalog online resmi untuk Nomor Pesanan Kontak Phoenix3036262.
01
4 ParameterData teknis
Jenis produk | Blok terminal komponen |
Jumlah koneksi | 2 |
Jumlah baris | 1 |
Potensi | 1 |
02
41 ParameterKarakteristik isolana
Penilaian koordinasi isolasi
Kategori tegangan lebih | III |
Tingkat polusi | 3 |
Tegangan isolasi terukur | 800 V |
Tegangan lonjakan terukur | 8 kV |
Jumlah koneksi per level | 2 |
Penampang nominal | 2,5 mm² |
Metode koneksi | Koneksi pegas-sangkar |
Panjang pengurangan | 8 mm ... 10 mm |
Pengukur silinder internal | A3 |
Penampang konduktor kaku | 0,08 mm² ... 4 mm² |
Penampang AWG | 28 ... 12 (dikonversi sesuai IEC) |
Penampang konduktor fleksibel | 0,08 mm² ... 2,5 mm² |
Penampang konduktor, fleksibel [AWG] | 28 ... 14 (dikonversi sesuai IEC) |
Penampang konduktor fleksibel dengan ultrasound terkompresi | 0,34 mm² ... 4 mm² |
Penampang konduktor, kompresi ultrasound [AWG] fleksibel | 22 ... 12 (dikonversi sesuai IEC) |
Penampang konduktor fleksibel (ferrule tanpa selongsong plastik) | 0,14 mm² ... 2,5 mm² |
Penampang konduktor fleksibel (ferrule dengan selongsong plastik) | 0,14 mm² ... 2,5 mm² |
2 konduktor dengan penampang yang sama, fleksibel, dengan ferrule TWIN dan selongsong plastik | 0,5 mm² |
Penampang nominal | 2,5 mm² |
Arus nominal | 0,5 A |
Arus beban maksimum | 0,5 A |
Jenis komponen | Dioda 1N4007 |
Tegangan balik | 1300 V |
Lebar | 5,2 mm |
Lebar penutup ujung | 2,2 mm |
Tinggi badan | 48,5 mm |
Kedalaman NS 35/7,5 | 36,5 mm |
Kedalaman di NS 35/15 | 44 mm |
Warna | abu-abu (RAL 7042) |
Rating mudah terbakar sesuai UL 94 | V0 |
Kelompok material isolasi | I |
Material isolasi | PA |
Aplikasi bahan isolasi statis di cuaca dingin | -60 °C |
Indeks suhu material isolasi relatif (Elec., UL 746 B) | 130 °C |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Mudah terbakar permukaan NFPA 130 (ASTM E 162) | lolos |
Kepadatan optik spesifik asap NFPA 130 (ASTM E 662) | lolos |
Toksisitas gas asap NFPA 130 (SMP 800C) | lolos |
03
2 ParameterUji tegangan lonjakan
Titik setpoint tegangan uji | 9,8 kV |
Hasil | Tes lulus |
04
2 ParameterTegangan tahan frekuensi daya
Anggaran daya dan disipasi
Titik setpoint tegangan uji | 2 kV |
Hasil | Tes lulus |
05
1 ParameterData mekanis
Data mekanik dan uji kekuatan
Panel samping terbuka | Ya |
06
3 ParameterPemasangan pada pembawa
Penyangga rel/pemasangan DIN | NS 35 |
Setpoint gaya uji | 1 N |
Hasil | Tes lulus |
07
2 ParameterPenuaan
Siklus suhu | 192 |
Hasil | Tes lulus |
08
8 ParameterGangguan osilasi/broadband
Spesifikasi | DIN EN 50155 (VDE 0115-200):2022-06 |
Spektrum | Uji tahan panjang kategori 2, dipasang di bogie |
Frekuensi | f = 5 Hz hingga f = 250 Hz 1 2 |
Tingkat ASD | 6,12 (m/s²)²/Hz |
Percepatan | 3,12g |
Durasi uji per sumbu | 5 jam |
Petunjuk uji | Sumbu X-, Y- dan Z |
Hasil | Tes lulus |
09
7 ParameterShock
Spesifikasi | DIN EN 50155 (VDE 0115-200):2008-03 |
Bentuk pulsa | Setengah-sinus |
Percepatan | 5g |
Durasi kejutan | 30 ms |
Jumlah guncangan per arah | 3 |
Petunjuk uji | Sumbu X-, Y- dan Z (pos. dan neg.) |
Hasil | Tes lulus |
10
7 ParameterKondisi lingkungan
Batas lingkungan operasi dan penyimpanan
Suhu lingkungan (operasi) | -60 °C ... 110 °C (Rentang suhu operasi termasuk pemanasan sendiri; untuk suhu operasi jangka pendek maksimum, lihat RTI Elec.) |
Suhu lingkungan (penyimpanan/transportasi) | -25 °C ... 60 °C (untuk waktu singkat, tidak melebihi 24 jam, -60 °C hingga +70 °C) |
Suhu lingkungan (perakitan) | -5 °C ... 70 °C |
Suhu lingkungan (aktuasi) | -5 °C ... 70 °C |
Kelembapan yang diizinkan (operasi) | 20 % ... 90 % |
Kelembapan yang diizinkan (penyimpanan/transportasi) | 30 % ... 70 % |
Jenis pemasangan | NS 35/7,5 NS 35/15 |
