Kontak Phoenix · Koneksi pegas-sangkar
ST 1,5
Nomor Pesanan:
3031076

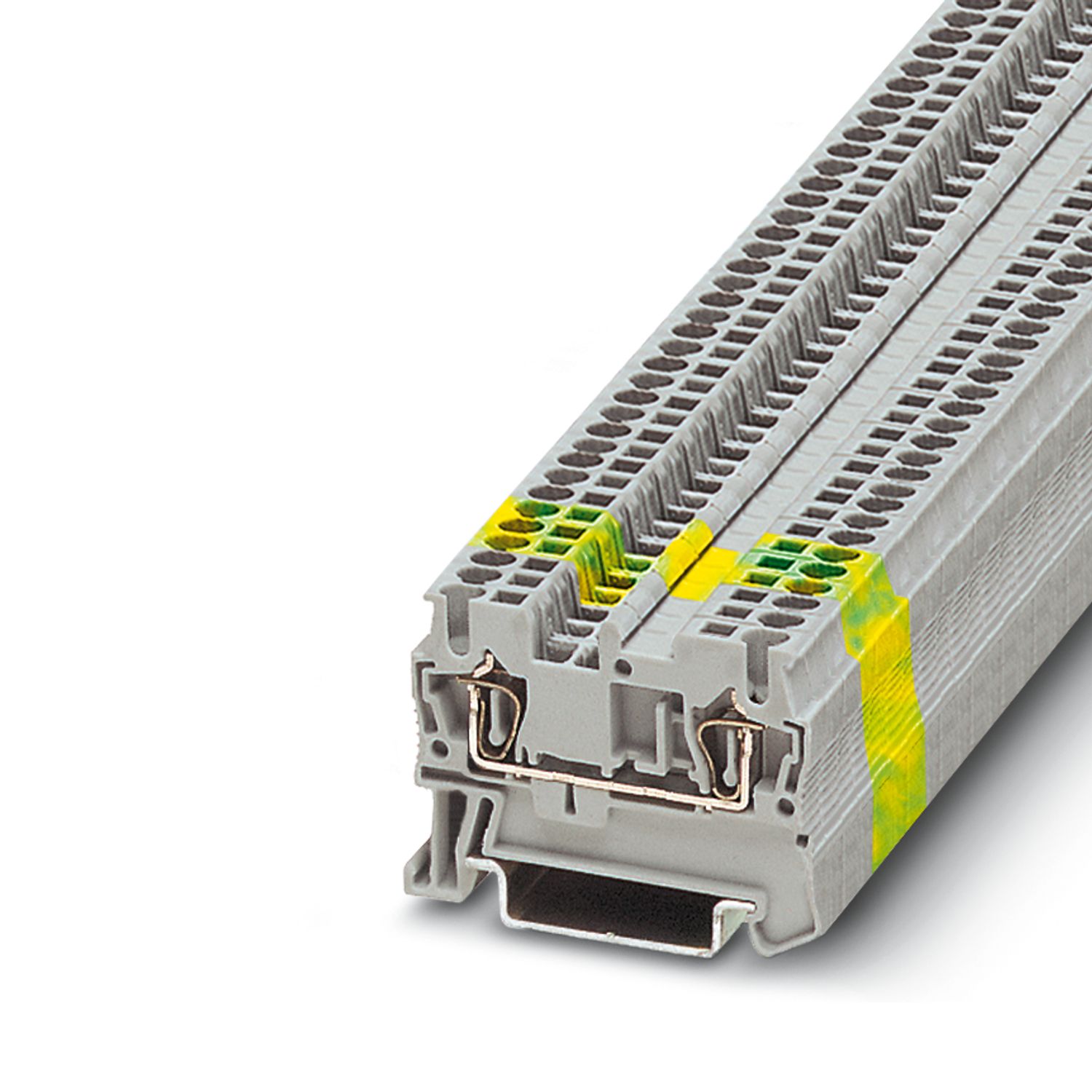

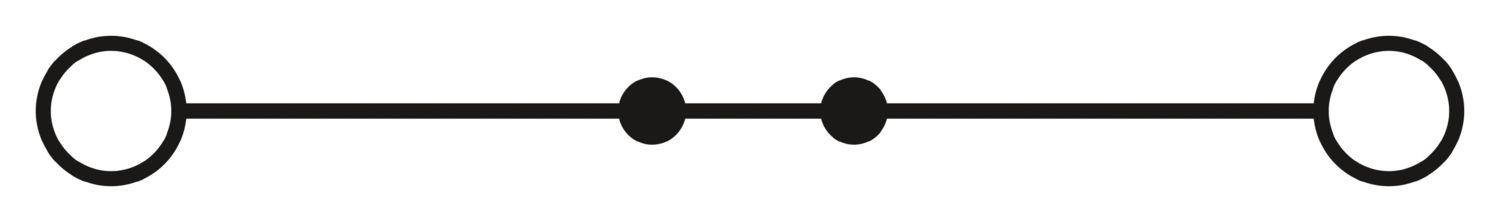

Blok terminal feed-through, tegangan nominal: 500 V, arus nominal: 17,5 A, jumlah koneksi: 2, metode sambungan: Sambungan pegas-sangkar, Penampang terukur: 1,5 mm2, 1 tingkat, penampang: 0,08 mm2 - 1,5 mm2, jenis pemasangan: NS 35/7,5, NS 35/15, warna: abu-abu
Jenis Produk Blok terminal feed-through
Metode Koneksi Koneksi pegas-sangkar
Tegangan Terukur 500 V
Arus Terperingkat 17,5 A
Pemasangan / Dimensi 1,5 mm²
rentang suhu -60 °C ... 110 °C (Rentang suhu operasi termasuk pemanasan sendiri; untuk jangka pendek maksimal ...
Nilai Rekayasa
Arsitektur Industri Standar 19 inci
Keunggulan Anda dengan Phoenix Hubungi ST 1,5
✓
Pengkabelan sederhana dengan konduktor yang sangat kecil dan fleksibel
✓
Memungkinkan pengkabelan satu tangan
✓
Tidak ada batasan penampang saat menggunakan konduktor dengan ferrule
✓
Ketahanan getaran yang andal berkat elemen kontak pegas
✓
Koneksi konduktor tahan getaran dan bebas perawatan
✓

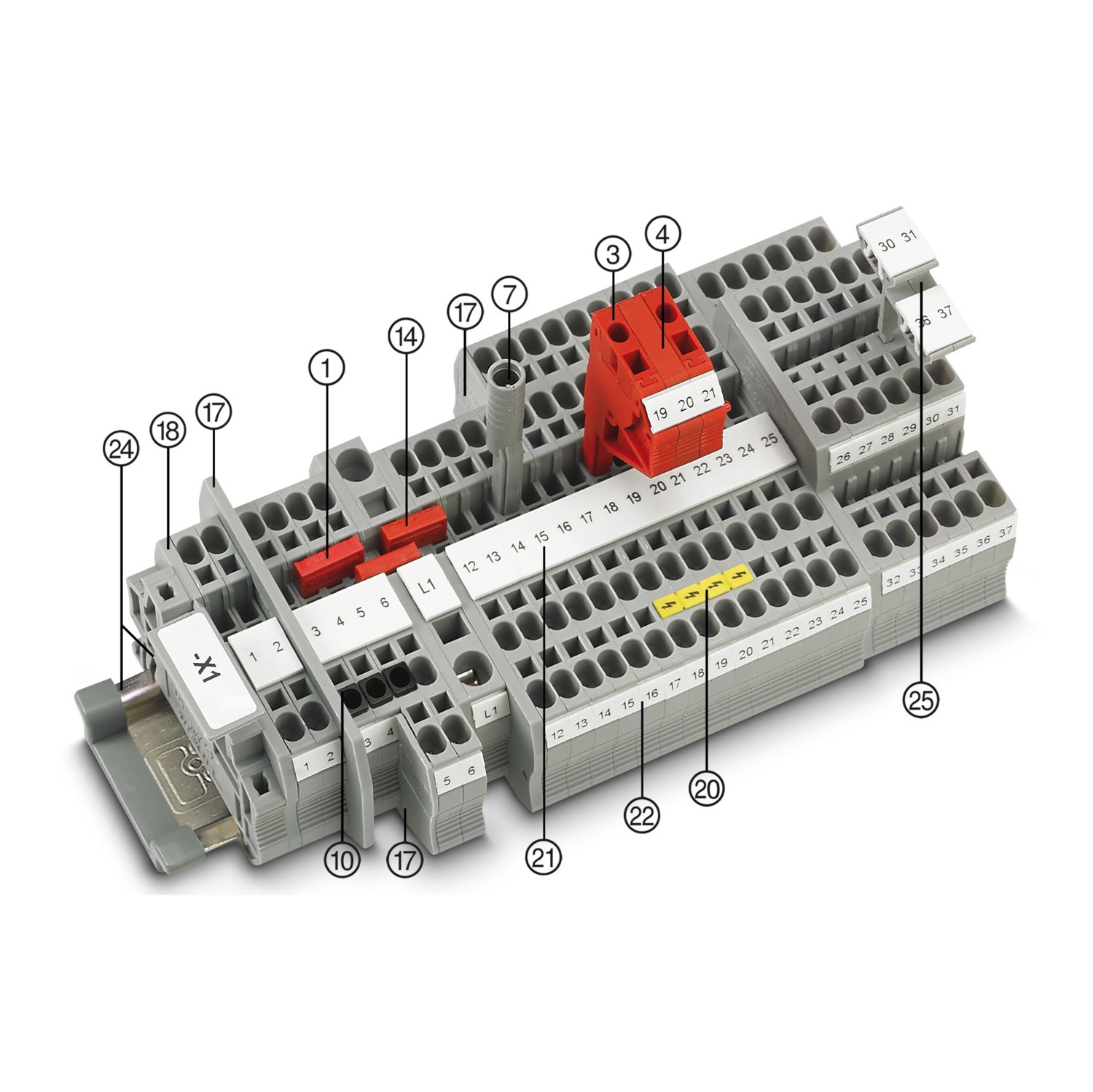

Fleksibilitas penuh berkat aksesori jembatan, penandaan, dan pengujian lengkap CLIPLINE yang distandarisasi
Lembar Referensi Data Teknis
Spesifikasi Teknis Komprehensif
Dihasilkan dari katalog online resmi untuk Nomor Pesanan Kontak Phoenix3031076.
01
6 ParameterData teknis
Jenis produk | Blok terminal feed-through |
Keluarga produk | ST |
Wilayah aplikasi | Industri kereta api Pembuatan mesin Rekayasa pabrik Industri proses |
Jumlah koneksi | 2 |
Jumlah baris | 1 |
Potensi | 1 |
02
6 ParameterKarakteristik isolana
Penilaian koordinasi isolasi
Kategori tegangan lebih | III |
Tingkat polusi | 3 |
Tegangan lonjakan terukur | 6 kV |
Disipasi daya maksimum untuk kondisi nominal | 0,56 W |
Jumlah koneksi per level | 2 |
Penampang nominal | 1,5 mm² |
03
17 Parameter1 level
Metode koneksi | Koneksi pegas-sangkar |
Panjang pengurangan | 8 mm ... 10 mm |
Pengukur silinder internal | A1 |
Koneksi sesuai dengan standar | IEC 60947-7-1 |
Penampang konduktor kaku | 0,08 mm² ... 1,5 mm² |
Penampang AWG | 28 ... 16 (dikonversi sesuai IEC) |
Penampang konduktor fleksibel | 0,08 mm² ... 1,5 mm² |
Penampang konduktor, fleksibel [AWG] | 28 ... 16 (dikonversi sesuai IEC) |
Penampang konduktor fleksibel dengan ultrasound terkompresi | 0,34 mm² ... 1,5 mm² |
Penampang konduktor, kompresi ultrasound [AWG] fleksibel | 22 ... 16 (dikonversi sesuai IEC) |
Penampang konduktor fleksibel (ferrule tanpa selongsong plastik) | 0,14 mm² ... 1,5 mm² |
Penampang konduktor fleksibel (ferrule dengan selongsong plastik) | 0,14 mm² ... 1,5 mm² |
2 konduktor dengan penampang yang sama, fleksibel, dengan ferrule TWIN dan selongsong plastik | 0,5 mm² |
Penampang nominal | 1,5 mm² |
Arus nominal | 17,5 A |
Arus beban maksimum | 17,5 A (dengan penampang konduktor 1,5 mm²) |
Tegangan nominal | 500 V |
04
13 ParameterData terperingkat (ATEX/IECEx)
Identifikasi | II 2 GD Ex eb IIC Gb |
Rentang suhu operasi | -60 °C ... 85 °C |
Aksesori bersertifikat bekas | 3030417 D-ST 2,5 3030721 ATP-ST 4 1204504 SZF 0-0,4X2,5 3022276 CLIPFIX 35-5 3022218 CLIPFIX 35 |
Daftar jembatan | Plug-in bridge / FBS 2-4 / 3030116 Plug-in bridge / FBS 3-4 / 3030129 Jembatan plug-in / FBS 4-4 / 3030132 Plug-in bridge / FBS 5-4 / 3030145 Jembatan plug-in / FBS 10-4 / 3030158 Plug-in bridge / FBS 20-4 / 3030352 |
Data jembatan | 16,5 A (1,5 mm²) |
Kenaikan suhu ex | 40 K (19,4 A / 1,5 mm²) |
untuk jembatan dengan jembatan | 440 V |
- Pada jembatan antara blok terminal yang tidak berdekatan | 352 V |
- Pada jembatan antara blok terminal yang tidak berdekatan melalui blok terminal PE | 352 V |
- Pada potongan potongan dengan jembatan dengan penutup | 220 V |
- Pada penghubung potongan panjang dengan pelat partisi | 275 V |
Tegangan isolasi terukur | 400 V |
keluaran | (Permanen) |
05
4 ParameterTingkat Umum Ex
Data perlindungan ledakan
Tegangan terukur | 440 V |
Arus terukur | 17,5 A |
Arus beban maksimum | 17,5 A |
Resistansi kontak | 1,43 mΩ |
06
26 ParameterData koneksi ex Umum
Data perlindungan ledakan
Penampang nominal | 1,5 mm² |
Penampang terukur AWG | 16 |
Kapasitas koneksi kaku | 0,08 mm² ... 1,5 mm² |
Kapasitas koneksi AWG | 28 ... 16 |
Kapasitas koneksi fleksibel | 0,08 mm² ... 1,5 mm² |
Kapasitas koneksi AWG | 28 ... 16 |
Lebar | 4,2 mm |
Lebar penutup ujung | 2,2 mm |
Tinggi badan | 48,5 mm |
Kedalaman NS 35/7,5 | 36,5 mm |
Kedalaman di NS 35/15 | 44 mm |
Warna | abu-abu (RAL 7042) |
Rating mudah terbakar sesuai UL 94 | V0 |
Kelompok material isolasi | I |
Material isolasi | PA |
Aplikasi bahan isolasi statis di cuaca dingin | -60 °C |
Indeks suhu material isolasi (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Indeks suhu material isolasi relatif (Elec., UL 746 B) | 130 °C |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Pelepas panas kalimetrik NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
Mudah terbakar permukaan NFPA 130 (ASTM E 162) | lolos |
Kepadatan optik spesifik asap NFPA 130 (ASTM E 662) | lolos |
Toksisitas gas asap NFPA 130 (SMP 800C) | lolos |
07
2 ParameterUji tegangan lonjakan
Titik setpoint tegangan uji | 7,3 kV |
Hasil | Tes lulus |
08
4 ParameterUji kenaikan suhu
Uji kenaikan suhu yang diperlukan | Peningkatan suhu ≤ 45 K |
Hasil | Tes lulus |
Arus tahan waktu pendek 1,5 mm² | 0,18 kA |
Hasil | Tes lulus |
09
2 ParameterTegangan tahan frekuensi daya
Anggaran daya dan disipasi
Titik setpoint tegangan uji | 1,89 kV |
Hasil | Tes lulus |
10
1 ParameterData mekanis
Data mekanik dan uji kekuatan
Panel samping terbuka | Ya |
11
1 ParameterKekuatan mekanis
Data mekanik dan uji kekuatan
Hasil | Tes lulus |
12
3 ParameterPemasangan pada pembawa
Penyangga rel/pemasangan DIN | NS 35 |
Setpoint gaya uji | 1 N |
Hasil | Tes lulus |
13
4 ParameterUji kerusakan konduktor dan kendur
Kondisi dan hasil pengujian
Kecepatan rotasi | 10 rpm |
Revolusi | 135 |
Penampang/berat konduktor | 0,08 mm² / 0,1 kg 1,5 mm² / 0,4 kg |
Hasil | Tes lulus |
14
2 ParameterPenuaan
Siklus suhu | 192 |
Hasil | Tes lulus |
15
2 ParameterUji nyala jarum
Waktu paparan | 30 detik |
Hasil | Tes lulus |
16
8 ParameterGangguan osilasi/broadband
Spesifikasi | DIN EN 50155 (VDE 0115-200):2008-03 |
Spektrum | Uji tahan lama kategori 1, kelas B, dipasang pada bodi |
Frekuensi | f = 5 Hz hingga f = 150 Hz 1 2 |
Tingkat ASD | 1,857 (m/s²)²/Hz |
Percepatan | 0,8g |
Durasi uji per sumbu | 5 jam |
Petunjuk uji | Sumbu X-, Y- dan Z |
Hasil | Tes lulus |
17
7 ParameterShock
Spesifikasi | DIN EN 50155 (VDE 0115-200):2008-03 |
Bentuk pulsa | Semi-sinusoidal |
Percepatan | 5g |
Durasi kejutan | 30 ms |
Jumlah guncangan per arah | 3 |
Petunjuk uji | Sumbu X-, Y- dan Z (pos. dan neg.) |
Hasil | Tes lulus |
18
8 ParameterKondisi lingkungan
Batas lingkungan operasi dan penyimpanan
Suhu lingkungan (operasi) | -60 °C ... 110 °C (Rentang suhu operasi termasuk pemanasan sendiri; untuk suhu operasi jangka pendek maksimum, lihat RTI Elec.) |
Suhu lingkungan (penyimpanan/transportasi) | -25 °C ... 60 °C (untuk waktu singkat, tidak melebihi 24 jam, -60 °C hingga +70 °C) |
Suhu lingkungan (perakitan) | -5 °C ... 70 °C |
Suhu lingkungan (aktuasi) | -5 °C ... 70 °C |
Kelembapan yang diizinkan (operasi) | 20 % ... 90 % |
Kelembapan yang diizinkan (penyimpanan/transportasi) | 30 % ... 70 % |
Koneksi sesuai dengan standar | IEC 60947-7-1 |
Jenis pemasangan | NS 35/7,5 NS 35/15 |
