Kontak Phoenix · Koneksi push-in

PTPOWER 95

Nomor Pesanan: 3260100

Blok terminal arus tinggi, tegangan nominal: 1000 V, arus nominal: 232 A, jumlah koneksi: 2, jumlah posisi: 1, metode sambungan: Koneksi PowerTurn, penampang: 25 mm2 - 95 mm2, jenis pemasangan: NS 35/15, warna: abu-abu

Jenis Produk Blok terminal arus tinggi

Posisi / Saluran 1

Metode Koneksi Koneksi PowerTurn

Tegangan Terukur 1000 V

Arus Terperingkat 232 A

Pemasangan / Dimensi 95 mm²

Email Sales Desk

Nilai Rekayasa

Keunggulan Anda dengan Phoenix Hubungi PTPOWER 95

Arsitektur Industri Standar 19 inci

✓

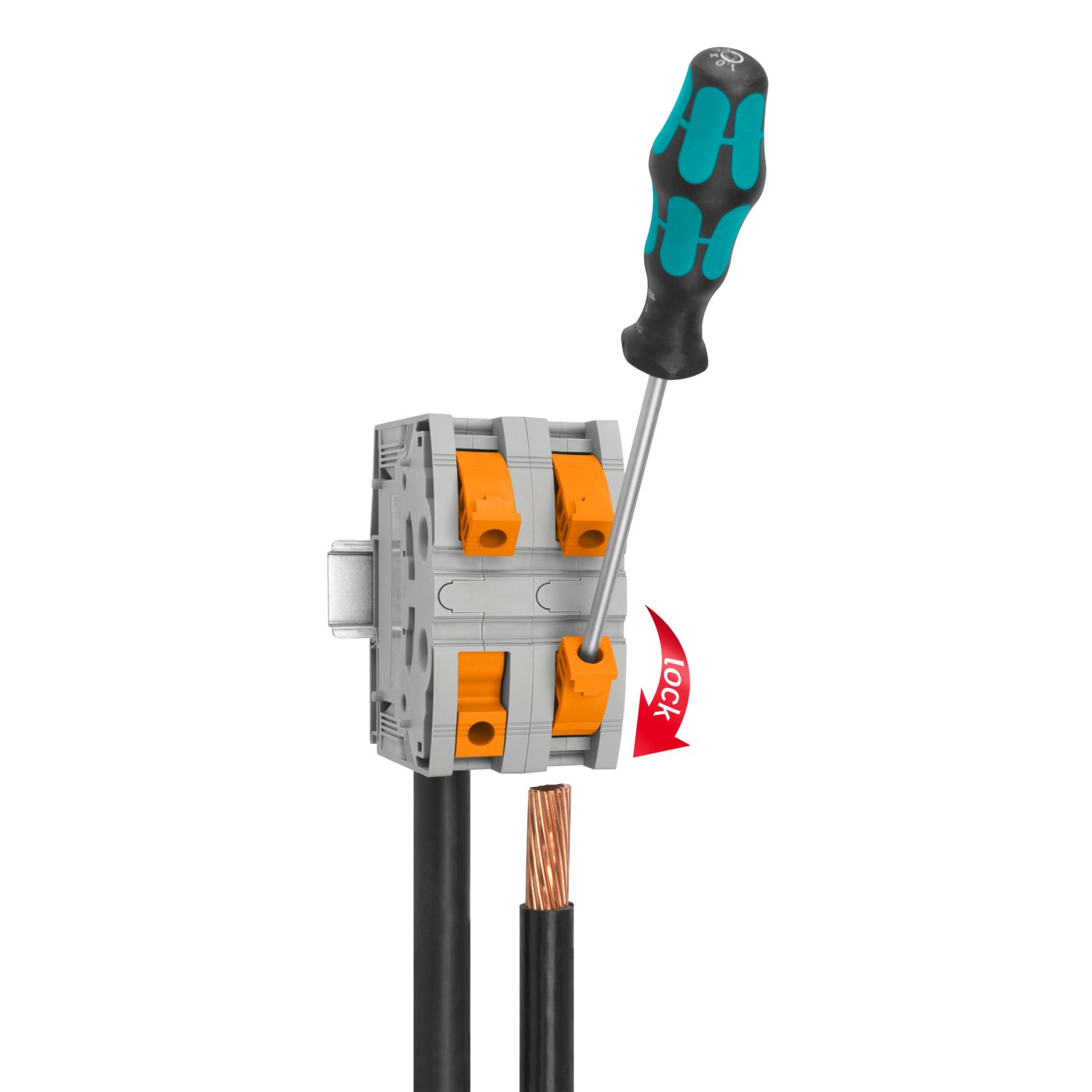

Koneksi cepat dan mudah kini juga memungkinkan untuk konduktor besar dengan blok terminal arus tinggi

✓

Blok terminal sambungan Push-in ditandai dengan fitur sistem dari sistem lengkap CLIPLINE dan pengkabelan konduktor yang mudah serta tanpa alat dengan ferrule atau konduktor padat

✓

Desain yang ringkas memungkinkan pemasangan kabel di ruang terbatas

✓

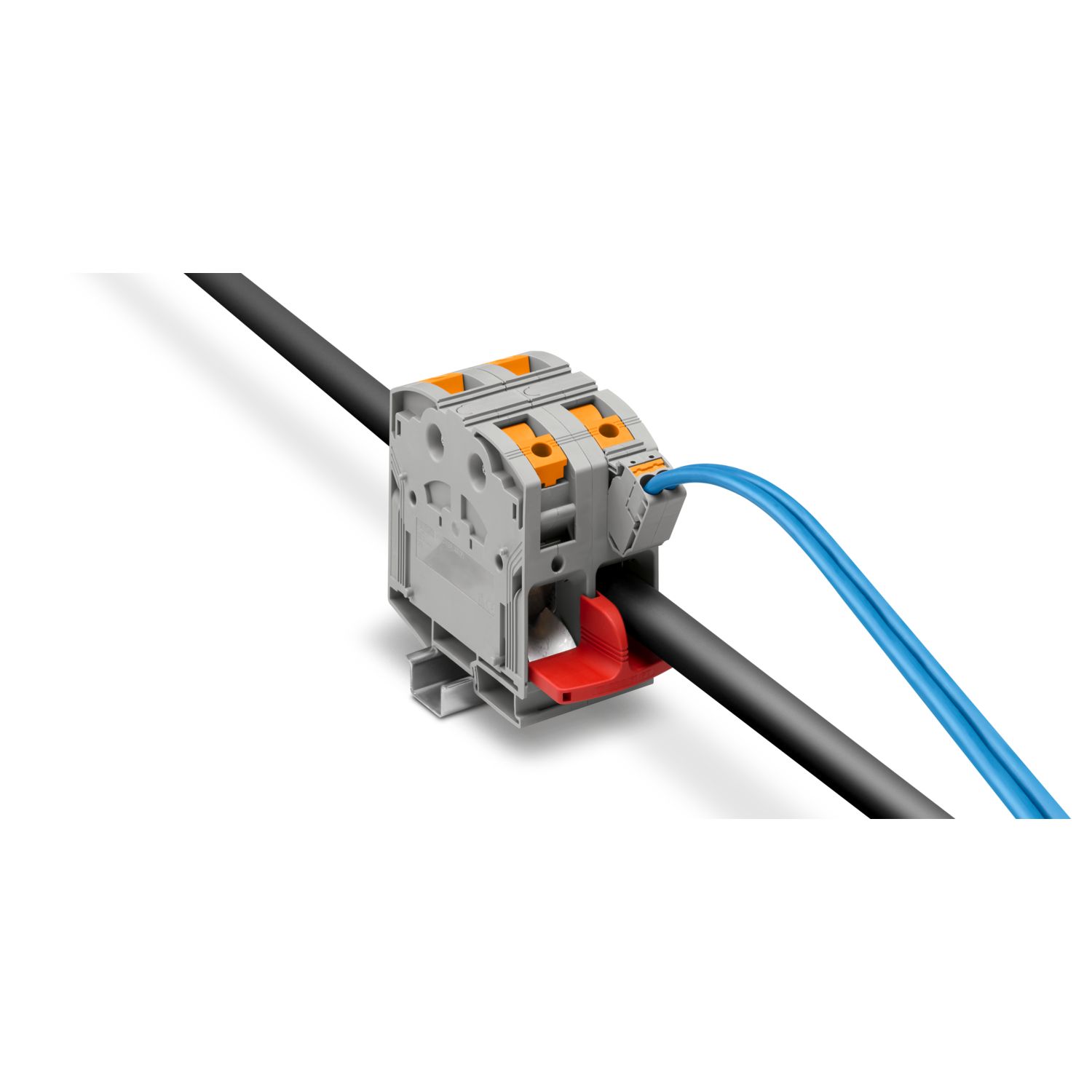

Selain menggunakan alat uji yang sudah ada, blok terminal pick-off juga dapat dihubungkan, masing-masing juga dapat menampung dua kabel uji

✓

Diuji untuk aplikasi kereta api

Lembar Referensi Data Teknis

Spesifikasi Teknis Komprehensif

Dihasilkan dari katalog online resmi untuk Nomor Pesanan Kontak Phoenix3260100.

Data teknis

6 Parameter

Jenis produk	Blok terminal arus tinggi
Wilayah aplikasi	Industri kereta api Pembuatan mesin Rekayasa pabrik
Jumlah posisi	1
Jumlah koneksi	2
Jumlah baris	1
Potensi	1

Karakteristik isolana

Penilaian koordinasi isolasi

20 Parameter

Kategori tegangan lebih	III
Tingkat polusi	3
Tegangan lonjakan terukur	8 kV
Disipasi daya maksimum untuk kondisi nominal	7,54 W
Jumlah koneksi per level	2
Penampang nominal	95 mm²
Metode koneksi	Koneksi PowerTurn
Panjang pengurangan	40 mm
Koneksi sesuai dengan standar	IEC 60947-7-1
Penampang konduktor kaku	25 mm² ... 95 mm²
Penampang AWG	2 ... 3/0 (dikonversi sesuai IEC)
Penampang konduktor fleksibel	25 mm² ... 95 mm²
Penampang konduktor, fleksibel [AWG]	2 ... 3/0 (dikonversi sesuai IEC)
Penampang konduktor fleksibel (ferrule tanpa selongsong plastik)	25 mm² ... 95 mm²
Penampang konduktor fleksibel (ferrule dengan selongsong plastik)	25 mm² ... 95 mm²
Penampang dengan jembatan penempatan, kaku	25 mm² ... 70 mm²
Penampang dengan jembatan masukan, fleksibel	25 mm² ... 70 mm²
Arus nominal	232 A
Arus beban maksimum	232 A (dengan penampang konduktor 95 mm²)
Tegangan nominal	1000 V

Penampang sambungan dapat langsung dicolok

3 Parameter

Penampang konduktor kaku	25 mm² ... 95 mm²
Penampang konduktor fleksibel (ferrule tanpa selongsong plastik)	25 mm² ... 95 mm²
Penampang konduktor fleksibel (ferrule dengan selongsong plastik)	25 mm² ... 95 mm²

Data terperingkat (ATEX/IECEx)

12 Parameter

Identifikasi	 II 2 GD Ex eb IIC Gb
Rentang suhu operasi	-60 °C ... 110 °C
Aksesori bersertifikat bekas	1206612 SZF 3-1,0X5,5 1201662 E/AL-NS 35
Daftar jembatan	Jembatan penyisipan / EB 2-25/PT / 3260157
Data jembatan	144 A (50 mm²) 174 A (70 mm²)
Daftar jembatan	Jembatan penyisipan / EB 3-25/PT / 3260160
Data jembatan	144 A (50 mm²) 174 A (70 mm²)
Kenaikan suhu ex	40 K (237 A / 95 mm²)
di jembatan dengan jembatan penyisipan	1100 V
untuk jembatan dengan jembatan	1100 V
Tegangan isolasi terukur	1000 V
keluaran	(Permanen)

Tingkat Umum Ex

Data perlindungan ledakan

4 Parameter

Tegangan terukur	1100 V
Arus terukur	215 A
Arus beban maksimum	215 A
Resistansi kontak	0,1 mΩ

Data koneksi ex Umum

Data perlindungan ledakan

25 Parameter

Panjang ferrule	40 mm
Panjang pengurangan	40 mm
Penampang nominal	95 mm²
Penampang terukur AWG	4/0
Kapasitas koneksi kaku	25 mm² ... 95 mm²
Kapasitas koneksi AWG	4 ... 4/0
Penampang konduktor fleksibel, dengan ferrule tanpa selongsong plastik minimal.	25 mm²
Penampang konduktor fleksibel, dengan ferrule tanpa selongsong plastik maksimal.	95 mm²
Titik konduktor/terminal tunggal, fleksibel, dengan ferrule, tanpa selongsong plastik, AWG	4 ... 4/0
Lebar	25 mm
Tinggi badan	105,5 mm
Kedalaman di NS 35/15	108,7 mm
Warna	abu-abu (RAL 7042)
Rating mudah terbakar sesuai UL 94	V0
Kelompok material isolasi	I
Material isolasi	PA
Aplikasi bahan isolasi statis di cuaca dingin	-60 °C
Indeks suhu material isolasi relatif (Elec., UL 746 B)	130 °C
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R22	HL 1 - HL 3
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R23	HL 1 - HL 3
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R24	HL 1 - HL 3
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R26	HL 1 - HL 3
Mudah terbakar permukaan NFPA 130 (ASTM E 162)	lolos
Kepadatan optik spesifik asap NFPA 130 (ASTM E 662)	lolos
Toksisitas gas asap NFPA 130 (SMP 800C)	lolos

Uji tegangan lonjakan

2 Parameter

Titik setpoint tegangan uji	9,8 kV
Hasil	Tes lulus

Uji kenaikan suhu

4 Parameter

Uji kenaikan suhu yang diperlukan	Peningkatan suhu ≤ 45 K
Hasil	Tes lulus
Arus tahan waktu pendek 95 mm²	11,4 kA
Hasil	Tes lulus

Tegangan tahan frekuensi daya

Anggaran daya dan disipasi

2 Parameter

Titik setpoint tegangan uji	6 kV
Hasil	Tes lulus

Data mekanis

Data mekanik dan uji kekuatan

1 Parameter

Panel samping terbuka

Tidak

Kekuatan mekanis

Data mekanik dan uji kekuatan

1 Parameter

Hasil

Tes lulus

Pemasangan pada pembawa

3 Parameter

Penyangga rel/pemasangan DIN	NS 35/15
Setpoint gaya uji	15 N
Hasil	Tes lulus

Uji kerusakan konduktor dan kendur

Kondisi dan hasil pengujian

4 Parameter

Kecepatan rotasi	10 rpm
Revolusi	135
Penampang/berat konduktor	25 mm² / 4,5 kg 95 mm²/14 kg
Hasil	Tes lulus

Penuaan

2 Parameter

Siklus suhu	192
Hasil	Tes lulus

Uji nyala jarum

2 Parameter

Waktu paparan	30 detik
Hasil	Tes lulus

Gangguan osilasi/broadband

8 Parameter

Spesifikasi	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Uji tahan panjang kategori 2, dipasang di bogie
Frekuensi	f = 5 Hz hingga f = 250 Hz 1 2
Tingkat ASD	6,12 (m/s²)²/Hz
Percepatan	3,12g
Durasi uji per sumbu	5 jam
Petunjuk uji	Sumbu X-, Y- dan Z
Hasil	Tes lulus

Shock

7 Parameter

Spesifikasi	DIN EN 50155 (VDE 0115-200):2008-03
Bentuk pulsa	Setengah-sinus
Percepatan	30g
Durasi kejutan	18 ms
Jumlah guncangan per arah	3
Petunjuk uji	Sumbu X-, Y- dan Z (pos. dan neg.)
Hasil	Tes lulus

Kondisi lingkungan

Batas lingkungan operasi dan penyimpanan

8 Parameter

Suhu lingkungan (operasi)	-60 °C ... 110 °C (Rentang suhu operasi termasuk pemanasan sendiri; untuk suhu operasi jangka pendek maksimum, lihat RTI Elec.)
Suhu lingkungan (penyimpanan/transportasi)	-25 °C ... 60 °C (untuk waktu singkat, tidak melebihi 24 jam, -60 °C hingga +70 °C)
Suhu lingkungan (perakitan)	-5 °C ... 70 °C
Suhu lingkungan (aktuasi)	-5 °C ... 70 °C
Kelembapan yang diizinkan (operasi)	20 % ... 90 %
Kelembapan yang diizinkan (penyimpanan/transportasi)	30 % ... 70 %
Koneksi sesuai dengan standar	IEC 60947-7-1
Jenis pemasangan	NS 35/15
