Kontak Phoenix · Koneksi push-in

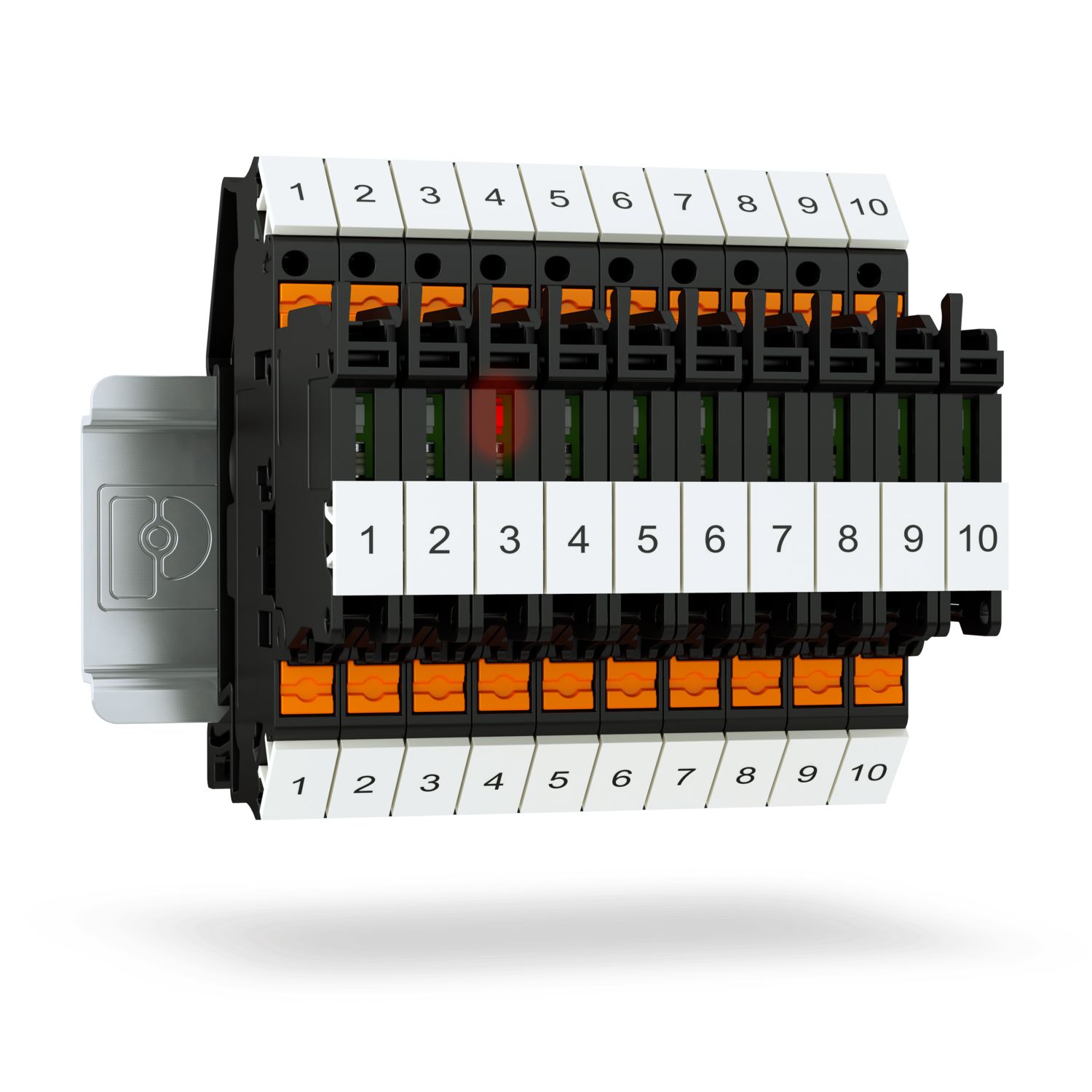

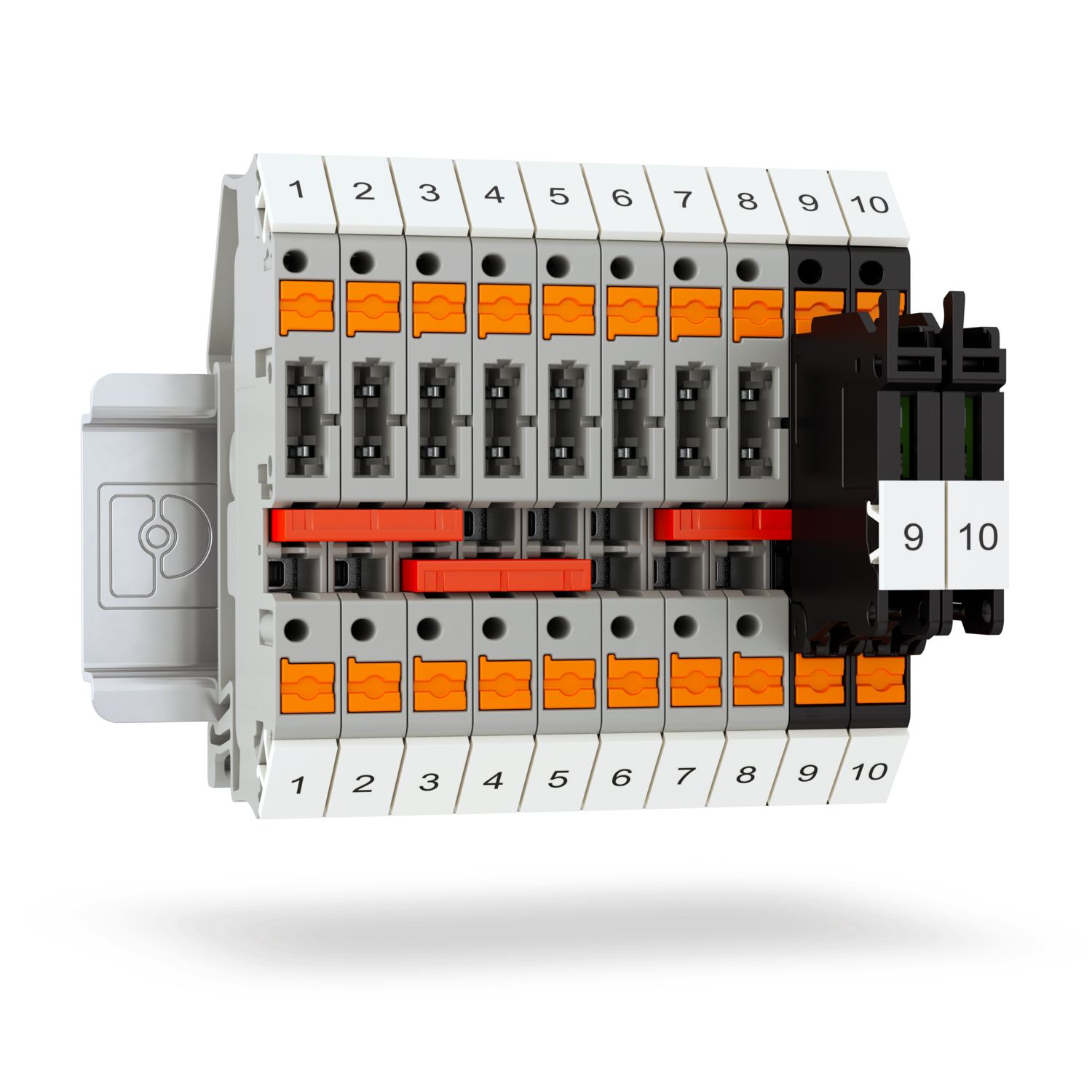

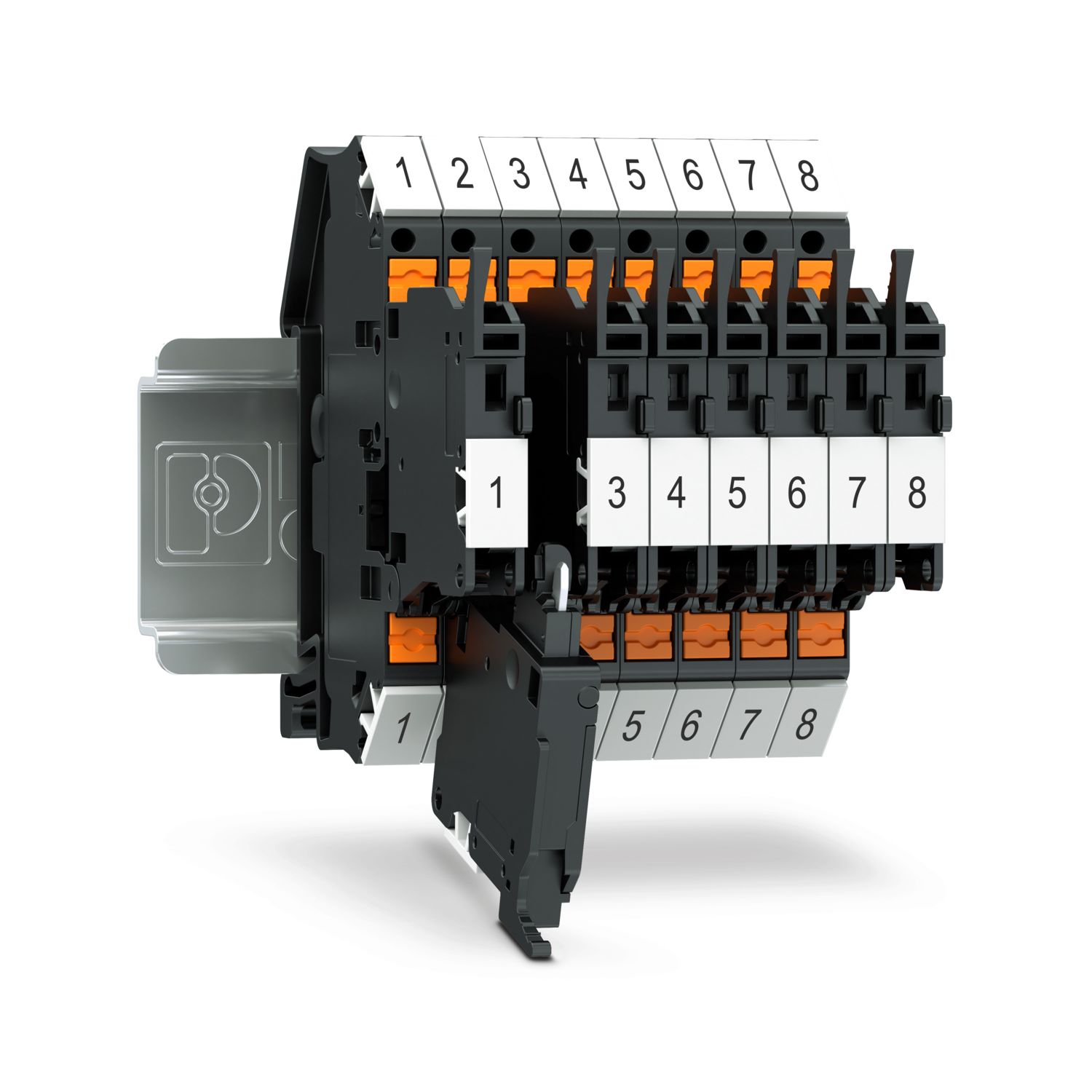

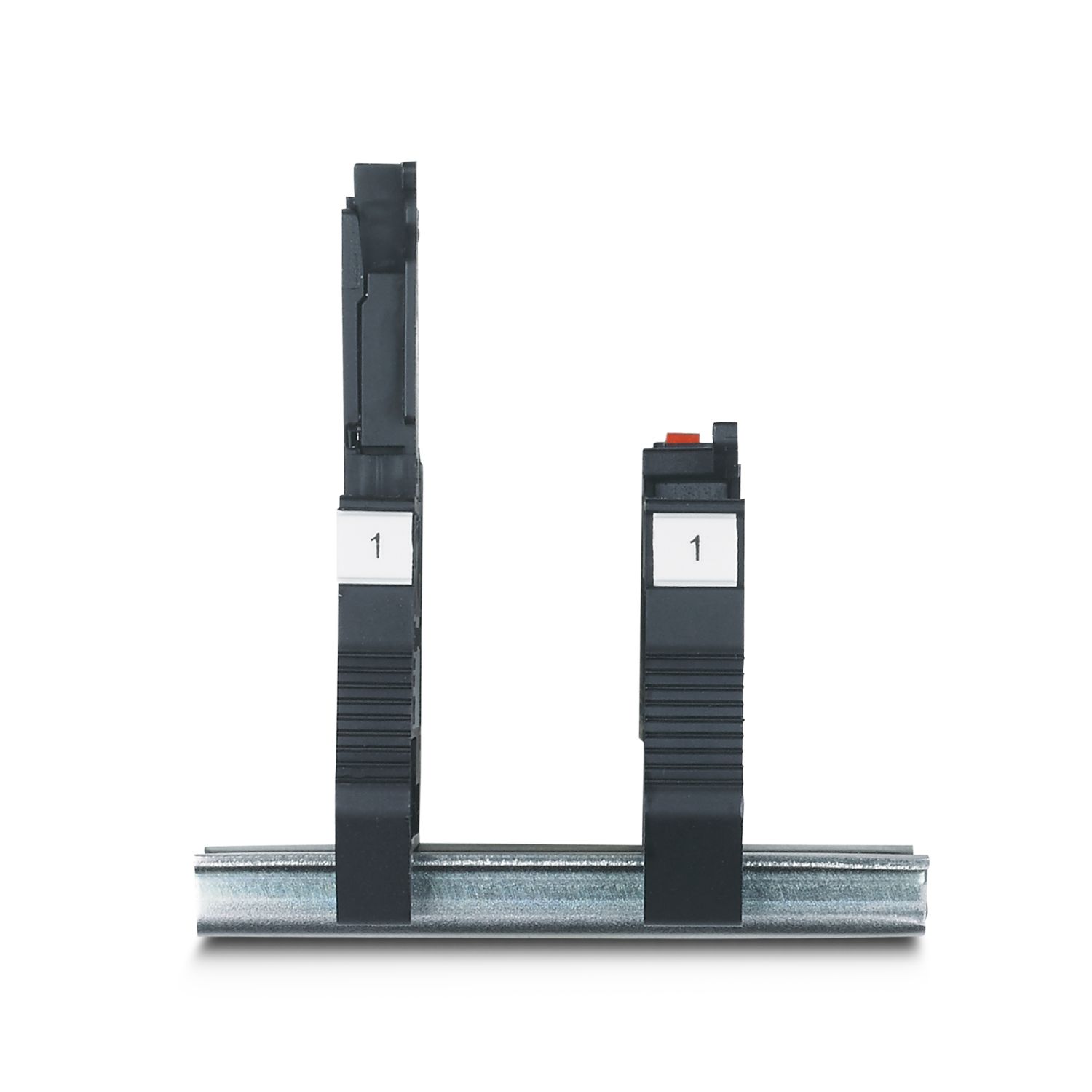

PT 4-RAGU 24 (5X20)

Nomor Pesanan: 3211903

Blok terminal modular sekring, jenis sekring: Kaca / keramik / ..., jenis sekring: G / 5 x 20, tegangan nominal: 24 V, arus nominal: 6,3 A, jumlah posisi: 1, metode sambungan: Sambungan push-in, Penampang terukur: 4 mm2, penampang: 0,2 mm2- 6 mm2, jenis pemasangan: NS 35/7,5, NS 35/15, warna: hitam

Jenis Produk Blok terminal sekering

Posisi / Saluran 1

Metode Koneksi Koneksi push-in

Tegangan Terukur 24 V

Arus Terperingkat 6.3 A

Pemasangan / Dimensi 4 mm²

Email Sales Desk

Nilai Rekayasa

Keunggulan Anda dengan Phoenix Hubungi PT 4-HESILED 24 (5X20)

Arsitektur Industri Standar 19 inci

✓

Koneksi konduktor hemat waktu berkat teknologi koneksi langsung tanpa alat

✓

Penyumbatan yang praktis dengan gaya penyisipan yang lebih rendah

✓

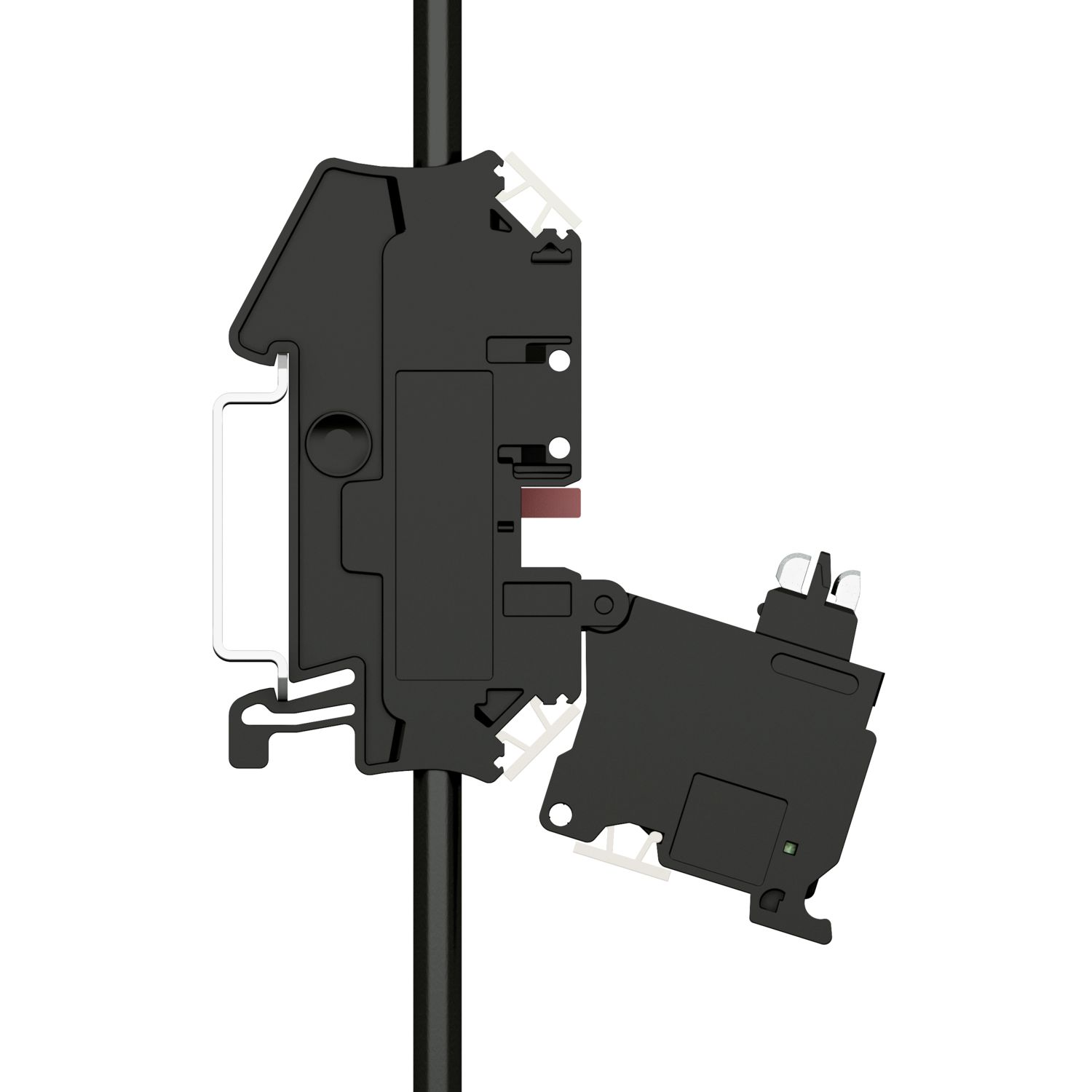

Integrasi dan penggantian sekering dengan elemen tuas yang mudah

✓

Gaya tarik konduktor tinggi berkat desain pegas

✓

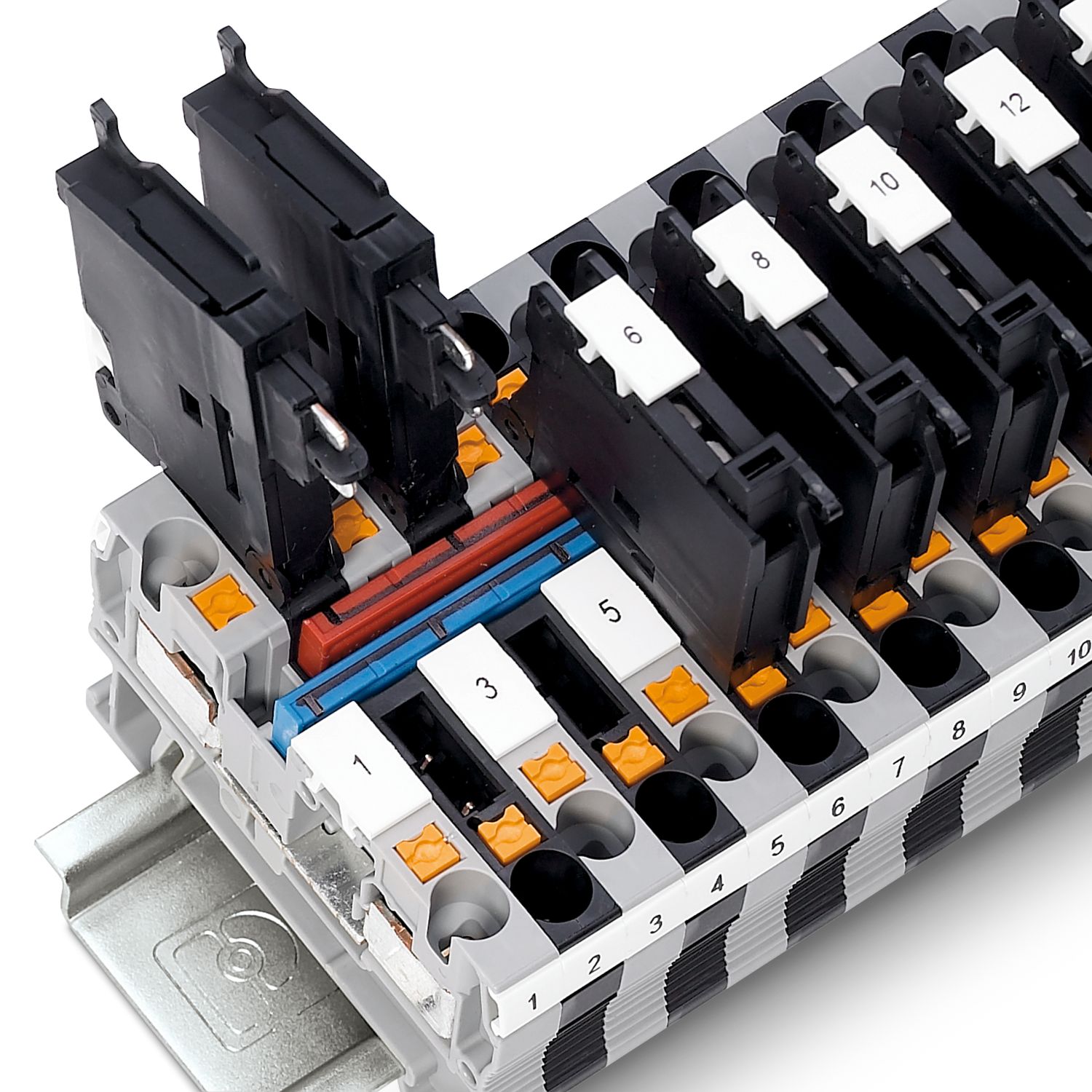

Fleksibilitas penuh berkat aksesori jembatan, penandaan, dan pengujian lengkap CLIPLINE yang distandarisasi

✓

Pemeriksaan mudah pada sekering dengan unit sinyal optik

Lembar Referensi Data Teknis

Spesifikasi Teknis Komprehensif

Dihasilkan dari katalog online resmi untuk Nomor Pesanan Kontak Phoenix3211903.

Data teknis

2 Parameter

Informasi pesanan:	Fuse-link tidak disediakan sebagai standar
Umum	Arus ditentukan oleh sekering yang digunakan, tegangan oleh LED yang dipilih. Jika sekring rusak, sirkuit hilir tidak akan terputus.

Umum

7 Parameter

Catatan	Arus ditentukan oleh sekering yang digunakan, tegangan oleh sekering atau indikator lampu yang dipilih.
Jenis produk	Blok terminal sekering
Wilayah aplikasi	Industri kereta api Pembuatan mesin Rekayasa pabrik
Jumlah posisi	1
Jumlah koneksi	2
Jumlah baris	1
Potensi	1

Karakteristik isolana

Penilaian koordinasi isolasi

29 Parameter

Kategori tegangan lebih	III
Tingkat polusi	3
Jenis sekering	Kaca / keramik / ...
Tegangan lonjakan terukur	4 kV
Disipasi daya maksimum untuk kondisi nominal	1,02 W
sumbu	G / 5 x 20
Rentang tegangan LED	12 V AC/DC ... 30 V AC/DC
Rentang arus LED	0,31 mA ... 0,95 mA
Disipasi daya maksimum	maks. 1,6 W (dengan susunan blok terminal sekering tunggal jika terjadi kelebihan beban) maks. 1,6 W (Dengan susunan beberapa blok terminal sekering yang saling terhubung jika terjadi kelebihan beban) maks. 4 W (dengan susunan blok terminal sekering tunggal jika terjadi korsleting) maks. 2,5 W (Dengan susunan beberapa blok terminal sekering yang saling terhubung jika terjadi korsleting)
Rentang tegangan LED	12 V AC/DC ... 30 V AC/DC
Jumlah koneksi per level	2
Penampang nominal	4 mm²
Metode koneksi	Koneksi push-in
Panjang pengurangan	10 mm ... 12 mm
Pengukur silinder internal	A4
Koneksi sesuai dengan standar	IEC 60947-7-3
Penampang konduktor kaku	0,2 mm² ... 6 mm²
Penampang AWG	24 ... 10 (dikonversi sesuai IEC)
Penampang konduktor fleksibel	0,2 mm² ... 4 mm²
Penampang konduktor, fleksibel [AWG]	24 ... 12 (dikonversi sesuai IEC)
Penampang konduktor fleksibel dengan ultrasound terkompresi	0,34 mm² ... 6 mm²
Penampang konduktor, kompresi ultrasound [AWG] fleksibel	22 ... 10 (dikonversi sesuai IEC)
Penampang konduktor fleksibel (ferrule tanpa selongsong plastik)	0,25 mm² ... 4 mm²
Penampang konduktor fleksibel (ferrule dengan selongsong plastik)	0,25 mm² ... 4 mm²
2 konduktor dengan penampang yang sama, fleksibel, dengan ferrule TWIN dan selongsong plastik	0,5 mm² ... 1 mm²
Penampang nominal	4 mm²
Arus nominal	6.3 A
Arus beban maksimum	6,3 A (dengan penampang konduktor 6 mm², kaku)
Tegangan nominal	24 V

Penampang sambungan dapat langsung dicolok

22 Parameter

Penampang konduktor kaku	0,5 mm² ... 6 mm²
Penampang konduktor fleksibel (ferrule tanpa selongsong plastik)	0,75 mm² ... 4 mm²
Penampang konduktor fleksibel (ferrule dengan selongsong plastik)	0,5 mm² ... 4 mm²
Lebar	6,2 mm
Lebar penutup ujung	2,2 mm
Tinggi badan	56 mm
Kedalaman	57,3 mm
Kedalaman NS 35/7,5	64,8 mm
Kedalaman di NS 35/15	72,3 mm
Warna	hitam (RAL 9005)
Rating mudah terbakar sesuai UL 94	V0
Kelompok material isolasi	I
Material isolasi	PA
Aplikasi bahan isolasi statis di cuaca dingin	-60 °C
Indeks suhu material isolasi relatif (Elec., UL 746 B)	130 °C
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R22	HL 1 - HL 3
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R23	HL 1 - HL 3
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R24	HL 1 - HL 3
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R26	HL 1 - HL 3
Mudah terbakar permukaan NFPA 130 (ASTM E 162)	lolos
Kepadatan optik spesifik asap NFPA 130 (ASTM E 662)	lolos
Toksisitas gas asap NFPA 130 (SMP 800C)	lolos

Uji tegangan lonjakan

2 Parameter

Titik setpoint tegangan uji	7,3 kV
Hasil	Tes lulus

Uji kenaikan suhu

3 Parameter

Uji kenaikan suhu yang diperlukan	Peningkatan suhu ≤ 45 K
Hasil	Tes lulus
Hasil	Tes lulus

Tegangan tahan frekuensi daya

Anggaran daya dan disipasi

2 Parameter

Titik setpoint tegangan uji	1,89 kV
Hasil	Tes lulus

Data mekanis

Data mekanik dan uji kekuatan

1 Parameter

Panel samping terbuka

Kekuatan mekanis

Data mekanik dan uji kekuatan

1 Parameter

Hasil

Tes lulus

Pemasangan pada pembawa

1 Parameter

Hasil

Tes lulus

Uji kerusakan konduktor dan kendur

Kondisi dan hasil pengujian

4 Parameter

Kecepatan rotasi	10 (+/- 2) rpm
Revolusi	135
Penampang/berat konduktor	0,2 mm² / 0,2 kg 4 mm² / 0,9 kg 6 mm² / 1,4 kg
Hasil	Tes lulus

Penuaan

2 Parameter

Siklus suhu	192
Hasil	Tes lulus

Uji nyala jarum

2 Parameter

Waktu paparan	30 detik
Hasil	Tes lulus

Kondisi lingkungan

Batas lingkungan operasi dan penyimpanan

8 Parameter

Suhu lingkungan (operasi)	-60 °C ... 110 °C (Rentang suhu operasi termasuk pemanasan sendiri; untuk suhu operasi jangka pendek maksimum, lihat RTI Elec.)
Suhu lingkungan (penyimpanan/transportasi)	-25 °C ... 60 °C (untuk waktu singkat, tidak melebihi 24 jam, -60 °C hingga +70 °C)
Suhu lingkungan (perakitan)	-5 °C ... 70 °C
Suhu lingkungan (aktuasi)	-5 °C ... 70 °C
Kelembapan yang diizinkan (operasi)	20 % ... 90 %
Kelembapan yang diizinkan (penyimpanan/transportasi)	30 % ... 70 %
Koneksi sesuai dengan standar	IEC 60947-7-3
Jenis pemasangan	NS 35/7,5 NS 35/15
