Kontak Phoenix · Koneksi push-in

PT 2,5

Nomor Pesanan: 3209510

Blok terminal feed-through, tegangan nominal: 800 V, arus nominal: 24 A, jumlah sambungan: 2, jumlah posisi: 1, metode sambungan: Sambungan push-in, Penampang terukur: 2,5 mm2, penampang: 0,14 mm2 - 4 mm2, jenis pemasangan: NS 35/7,5, NS 35/15, warna: abu-abu

Jenis Produk Blok terminal feed-through

Posisi / Saluran 1

Metode Koneksi Koneksi push-in

Tegangan Terukur 800 V

Arus Terperingkat 24 A (pada 2,5 mm²)

Pemasangan / Dimensi 2,5 mm²

Email Sales Desk

Nilai Rekayasa

Keunggulan Anda dengan Phoenix Hubungi PT 2,5

Arsitektur Industri Standar 19 inci

✓

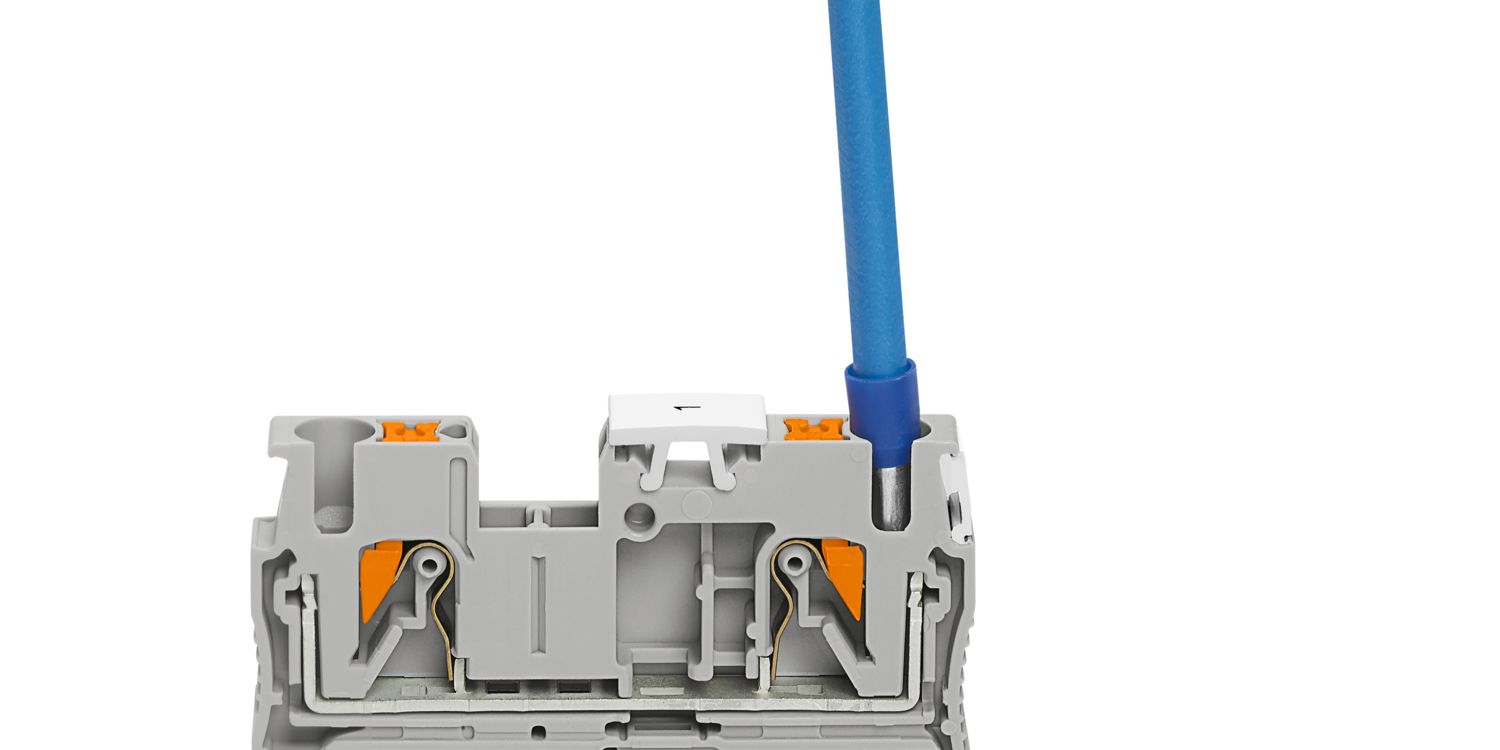

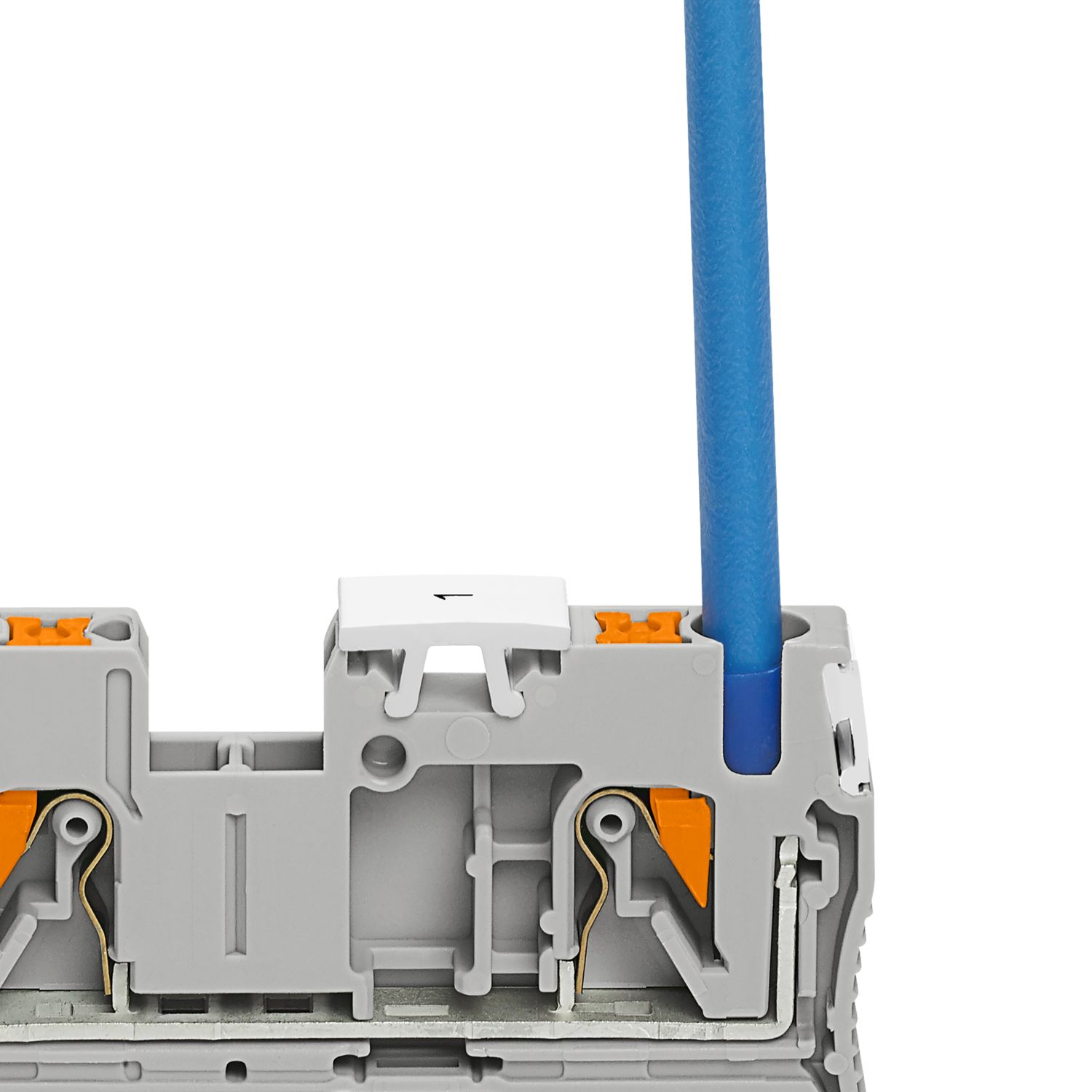

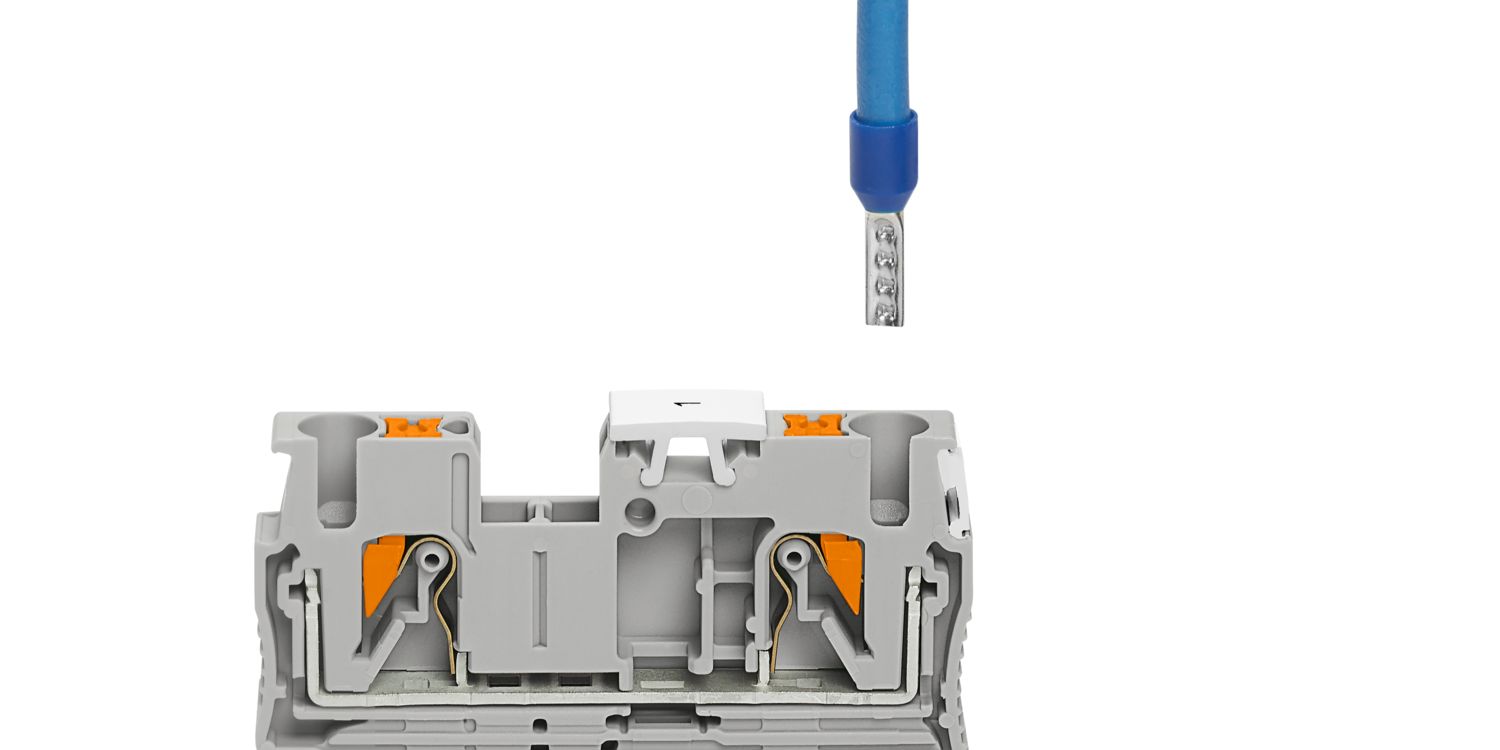

Blok terminal sambungan Push-in ditandai dengan fitur sistem dari sistem lengkap CLIPLINE dan pengkabelan konduktor yang mudah serta tanpa alat dengan ferrule atau konduktor padat

✓

Desain kompak dan koneksi depan memungkinkan pemasangan kabel dalam ruang
terbatas

✓

Selain opsi pengujian pada poros fungsi ganda, semua blok terminal menyediakan pengambilan uji tambahan

✓

Diuji untuk aplikasi kereta api

Lembar Referensi Data Teknis

Spesifikasi Teknis Komprehensif

Dihasilkan dari katalog online resmi untuk Nomor Pesanan Kontak Phoenix3209510.

Data komersial

Data komersial, kemasan, dan logistik

16 Parameter

Nomor item	3209510
Unit pengemasan	50 pcs
Jumlah pesanan minimum	50 pcs
Kunci produk	BE2211
GTIN	4046356329781
Berat per buah (termasuk kemasan)	6,35 g
Berat per buah (tidak termasuk kemasan)	5,8 g
Nomor tarif bea cukai	85369010
Negara asal	DE
Jenis produk	Blok terminal feed-through
Keluarga produk	PT
Wilayah aplikasi	Industri kereta api Pembuatan mesin Rekayasa pabrik Industri proses
Jumlah posisi	1
Jumlah koneksi	2
Jumlah baris	1
Potensi	1

Karakteristik isolana

Penilaian koordinasi isolasi

23 Parameter

Kategori tegangan lebih	III
Tingkat polusi	3
Tegangan lonjakan terukur	8 kV
Disipasi daya maksimum untuk kondisi nominal	0,77 W
Jumlah koneksi per level	2
Penampang nominal	2,5 mm²
Metode koneksi	Koneksi push-in
Panjang pengurangan	8 mm ... 10 mm
Pengukur silinder internal	A3
Koneksi sesuai dengan standar	IEC 60947-7-1
Penampang konduktor kaku	0,14 mm² ... 4 mm²
Penampang AWG	26 ... 12 (dikonversi sesuai IEC)
Penampang konduktor fleksibel	0,14 mm² ... 4 mm²
Penampang konduktor, fleksibel [AWG]	26 ... 12 (dikonversi sesuai IEC)
Penampang konduktor fleksibel dengan ultrasound terkompresi	0,34 mm² ... 4 mm²
Penampang konduktor, kompresi ultrasound [AWG] fleksibel	22 ... 12 (dikonversi sesuai IEC)
Penampang konduktor fleksibel (ferrule tanpa selongsong plastik)	0,14 mm² ... 2,5 mm²
Penampang konduktor fleksibel (ferrule dengan selongsong plastik)	0,14 mm² ... 2,5 mm²
2 konduktor dengan penampang yang sama, fleksibel, dengan ferrule TWIN dan selongsong plastik	0,5 mm²
Arus nominal	24 A (pada 2,5 mm²)
Arus beban maksimum	30 A (dengan penampang konduktor 4 mm², kaku)
Tegangan nominal	800 V
Penampang nominal	2,5 mm²

Penampang sambungan dapat langsung dicolok

3 Parameter

Penampang konduktor kaku	0,34 mm² ... 4 mm²
Penampang konduktor fleksibel (ferrule tanpa selongsong plastik)	0,5 mm² ... 2,5 mm²
Penampang konduktor fleksibel (ferrule dengan selongsong plastik)	0,34 mm² ... 2,5 mm²

Data terperingkat (ATEX/IECEx)

14 Parameter

Identifikasi	 II 2 G Ex eb IIC Gb
Rentang suhu operasi (1)	-60 °C ... 85 °C
Rentang suhu operasi (2)	-40 °C ... 110 °C
Aksesori bersertifikat bekas	3030417 D-ST 2,5 3030721 ATP-ST 4 1204517 SZF 1-0,6X3,5 3022276 CLIPFIX 35-5 3022218 CLIPFIX 35
Daftar jembatan	Plug-in bridge / FBS 2-5 / 3030161 Plug-in bridge / FBS 3-5 / 3030174 Plug-in bridge / FBS 4-5 / 3030187 Jembatan plug-in / FBS 5-5 / 3030190 Plug-in bridge / FBS 20-5 / 3030226 Plug-in bridge / FBS 20-5 / 3030226 Plug-in bridge / FBS 50-5 / 3038930
Data jembatan	19 A (2,5 mm²)
Kenaikan suhu ex	40 K (19 A / 2,5 mm²)
untuk jembatan dengan jembatan	550 V
- Pada jembatan antara blok terminal yang tidak berdekatan	352 V
- Pada jembatan potong hingga panjang	220 V
- Pada potongan potongan dengan jembatan dengan penutup	275 V
- Pada penghubung potongan panjang dengan pelat partisi	550 V
Tegangan isolasi terukur	500 V
keluaran	(Permanen)

Tingkat Umum Ex

Data perlindungan ledakan

4 Parameter

Tegangan terukur	550 V
Arus terukur	19 A
Arus beban maksimum	23 A
Resistansi kontak	0,93 mΩ

Data koneksi ex Umum

Data perlindungan ledakan

25 Parameter

Penampang nominal	2,5 mm²
Penampang terukur AWG	14
Kapasitas koneksi kaku	0,14 mm² ... 4 mm²
Kapasitas koneksi AWG	26 ... 12
Kapasitas koneksi fleksibel	0,14 mm² ... 2,5 mm²
Kapasitas koneksi AWG	26 ... 14
Lebar	5,2 mm
Lebar penutup ujung	2,2 mm
Tinggi badan	48,6 mm
Kedalaman	35,3 mm
Kedalaman NS 35/7,5	36,8 mm
Kedalaman di NS 35/15	44,3 mm
Warna	abu-abu (RAL 7042)
Rating mudah terbakar sesuai UL 94	V0
Kelompok material isolasi	I
Material isolasi	PA
Aplikasi bahan isolasi statis di cuaca dingin	-60 °C
Indeks suhu material isolasi relatif (Elec., UL 746 B)	130 °C
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R22	HL 1 - HL 3
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R23	HL 1 - HL 3
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R24	HL 1 - HL 3
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R26	HL 1 - HL 3
Mudah terbakar permukaan NFPA 130 (ASTM E 162)	lolos
Kepadatan optik spesifik asap NFPA 130 (ASTM E 662)	lolos
Toksisitas gas asap NFPA 130 (SMP 800C)	lolos

Uji tegangan lonjakan

2 Parameter

Titik setpoint tegangan uji	9,8 kV
Hasil	Tes lulus

Uji kenaikan suhu

4 Parameter

Uji kenaikan suhu yang diperlukan	Peningkatan suhu ≤ 45 K
Hasil	Tes lulus Tes lulus
Arus tahan waktu singkat 2,5 mm²	0,3 kA
Hasil	Tes lulus

Tegangan tahan frekuensi daya

Anggaran daya dan disipasi

2 Parameter

Titik setpoint tegangan uji	2 kV
Hasil	Tes lulus

Data mekanis

Data mekanik dan uji kekuatan

1 Parameter

Panel samping terbuka

Kekuatan mekanis

Data mekanik dan uji kekuatan

1 Parameter

Hasil

Tes lulus

Pemasangan pada pembawa

3 Parameter

Penyangga rel/pemasangan DIN	NS 35/7,5
Setpoint gaya uji	1 N
Hasil	Tes lulus

Uji kerusakan konduktor dan kendur

Kondisi dan hasil pengujian

4 Parameter

Kecepatan rotasi	10 (+/- 2) rpm
Revolusi	135
Penampang/berat konduktor	0,14 mm² / 0,2 kg 2,5 mm² / 0,7 kg 4 mm² / 0,9 kg
Hasil	Tes lulus

Penuaan

2 Parameter

Siklus suhu	192
Hasil	Tes lulus

Uji nyala jarum

2 Parameter

Waktu paparan	30 detik
Hasil	Tes lulus

Gangguan osilasi/broadband

8 Parameter

Spesifikasi	DIN EN 50155 (VDE 0115-200):2022-06
Spektrum	Uji tahan panjang kategori 2, dipasang di bogie
Frekuensi	f = 5 Hz hingga f = 250 Hz 1 2
Tingkat ASD	6,12 (m/s²)²/Hz
Percepatan	3,12g
Durasi uji per sumbu	5 jam
Petunjuk uji	Sumbu X-, Y- dan Z
Hasil	Tes lulus

Shock

7 Parameter

Spesifikasi	DIN EN 50155 (VDE 0115-200):2018-05
Bentuk pulsa	Setengah-sinus
Percepatan	30g
Durasi kejutan	18 ms
Jumlah guncangan per arah	3
Petunjuk uji	Sumbu X-, Y- dan Z (pos. dan neg.)
Hasil	Tes lulus

Kondisi lingkungan

Batas lingkungan operasi dan penyimpanan

8 Parameter

Suhu lingkungan (operasi)	-60 °C ... 110 °C (Rentang suhu operasi termasuk pemanasan sendiri; untuk suhu operasi jangka pendek maksimum, lihat RTI Elec.)
Suhu lingkungan (penyimpanan/transportasi)	-25 °C ... 60 °C (untuk waktu singkat, tidak melebihi 24 jam, -60 °C hingga +70 °C)
Suhu lingkungan (perakitan)	-5 °C ... 70 °C
Suhu lingkungan (aktuasi)	-5 °C ... 70 °C
Kelembapan yang diizinkan (operasi)	20 % ... 90 %
Kelembapan yang diizinkan (penyimpanan/transportasi)	30 % ... 70 %
Koneksi sesuai dengan standar	IEC 60947-7-1
Jenis pemasangan	NS 35/7,5 NS 35/15  ID Persetujuan CSA: 2030668 Tegangan nominal U N \| Arus nominal I N \| Penampang AWG \| Penampang mm2

keine

2 Parameter

Hanya konduktor fleksibel	550 V \| 19 A \| - \| 0.14 - 2.5
Hanya konduktor kaku	550 V \| 23 A \| - \| 0.14 - 4  ID Persetujuan yang Diakui UL: E192998 Tegangan nominal U N \| Arus nominal I N \| Penampang AWG \| Penampang mm2

keine

6 Parameter

Hanya konduktor fleksibel	550 V \| 19 A \| - \| 0.14 - 2.5
Hanya konduktor kaku	550 V \| 23 A \| - \| 0.14 - 4  ID Persetujuan CCC: 2020322313000631  ID Persetujuan UKCA-EX: CSAE 22UKEX1096U
ECLASS-13.0	27250101
ECLASS-15.0	27250101
ETIM 9.0	EC000897
UNSPSC 21.0	39121400

RoHS UE

1 Parameter

Memenuhi persyaratan zat RoHS UE

Ya, Tidak ada pengecualian

China RoHS

1 Parameter

Periode penggunaan ramah lingkungan (EFUP)

EFUP-E
Tidak ada zat berbahaya di atas batas

EU REACH SVHC

1 Parameter

Zat kandidat REACH (CAS No.)

Tidak ada zat di atas 0,1 wt%

EF3.0 Perubahan Iklim

1 Parameter

CO2e kg

0,04 kg CO2e
