Kontak Phoenix · Koneksi push-in

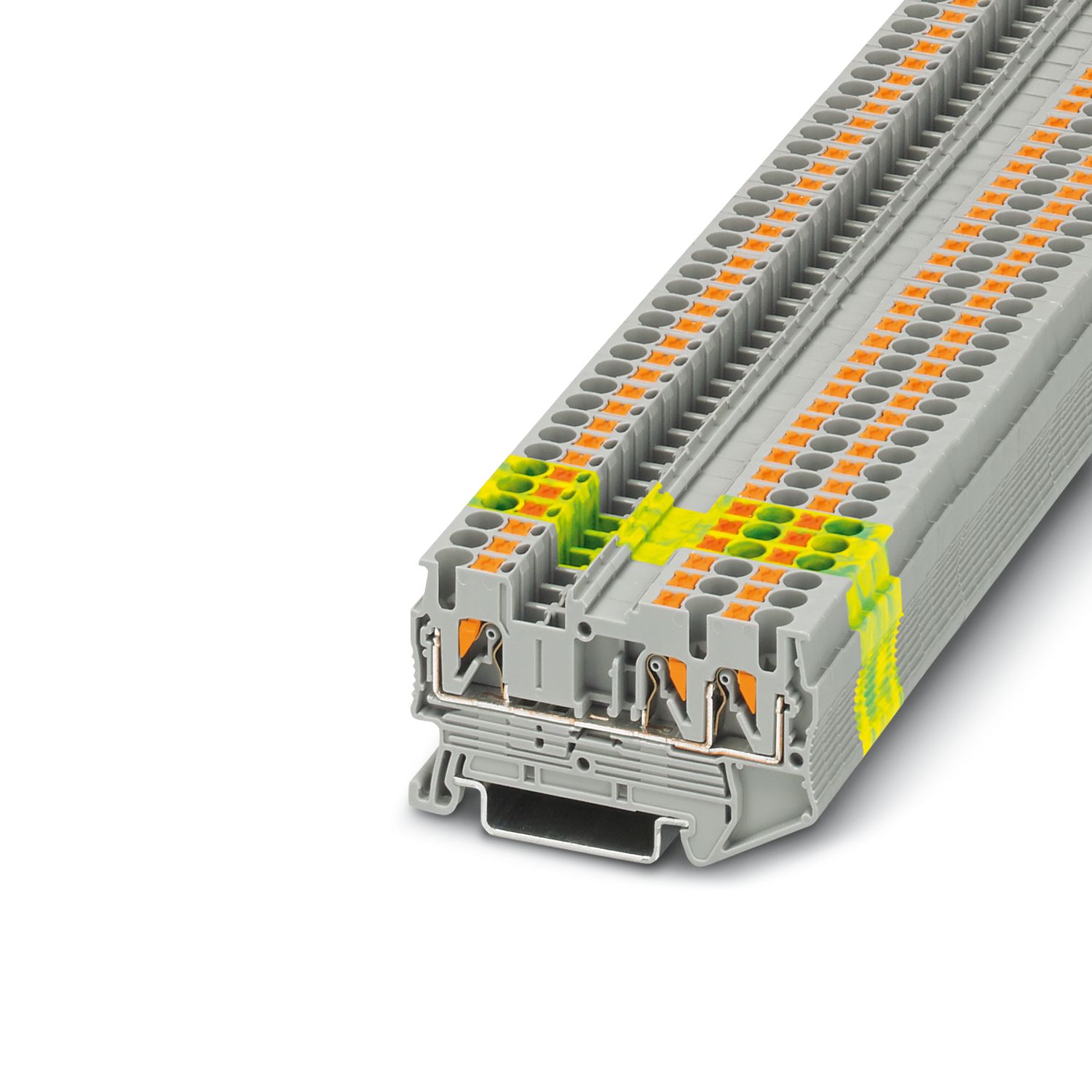

PT 2,5-TWIN

Nomor Pesanan: 3209549

Blok terminal feed-through, tegangan nominal: 800 V, arus nominal: 24 A, jumlah koneksi: 3, metode sambungan: Sambungan push-in, Penampang terukur: 2,5 mm2, penampang: 0,14 mm2 - 4 mm2, jenis pemasangan: NS 35/7,5, NS 35/15, warna: abu-abu

Jenis Produk Blok terminal multi-konduktor

Metode Koneksi Koneksi push-in

Tegangan Terukur 800 V

Arus Terperingkat 24 A

Pemasangan / Dimensi 2,5 mm²

rentang suhu -60 °C ... 110 °C (Rentang suhu operasi termasuk pemanasan sendiri; untuk jangka pendek maksimal ...

Email Sales Desk

Nilai Rekayasa

Keunggulan Anda dengan Phoenix Contact PT 2,5-TWIN

Arsitektur Industri Standar 19 inci

✓

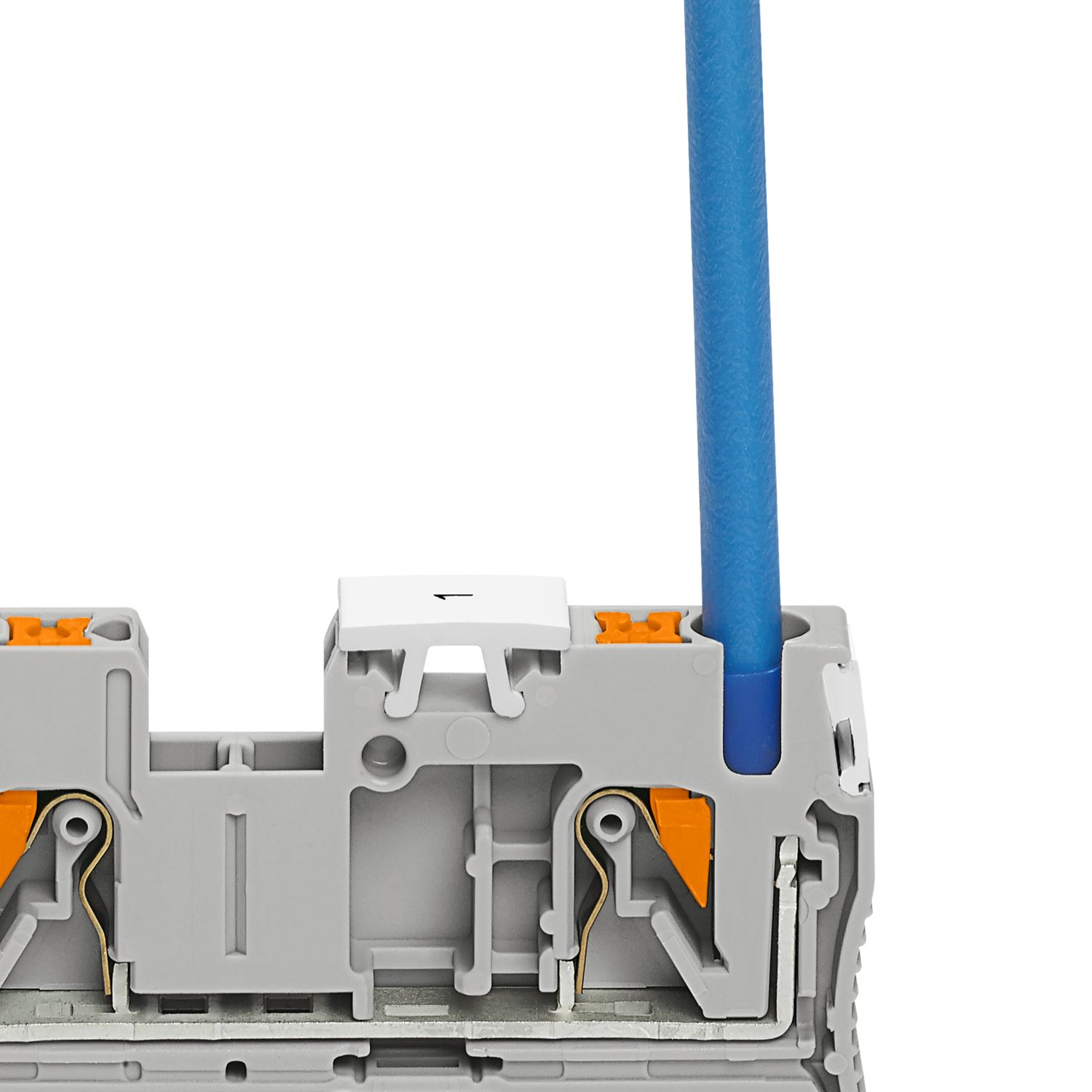

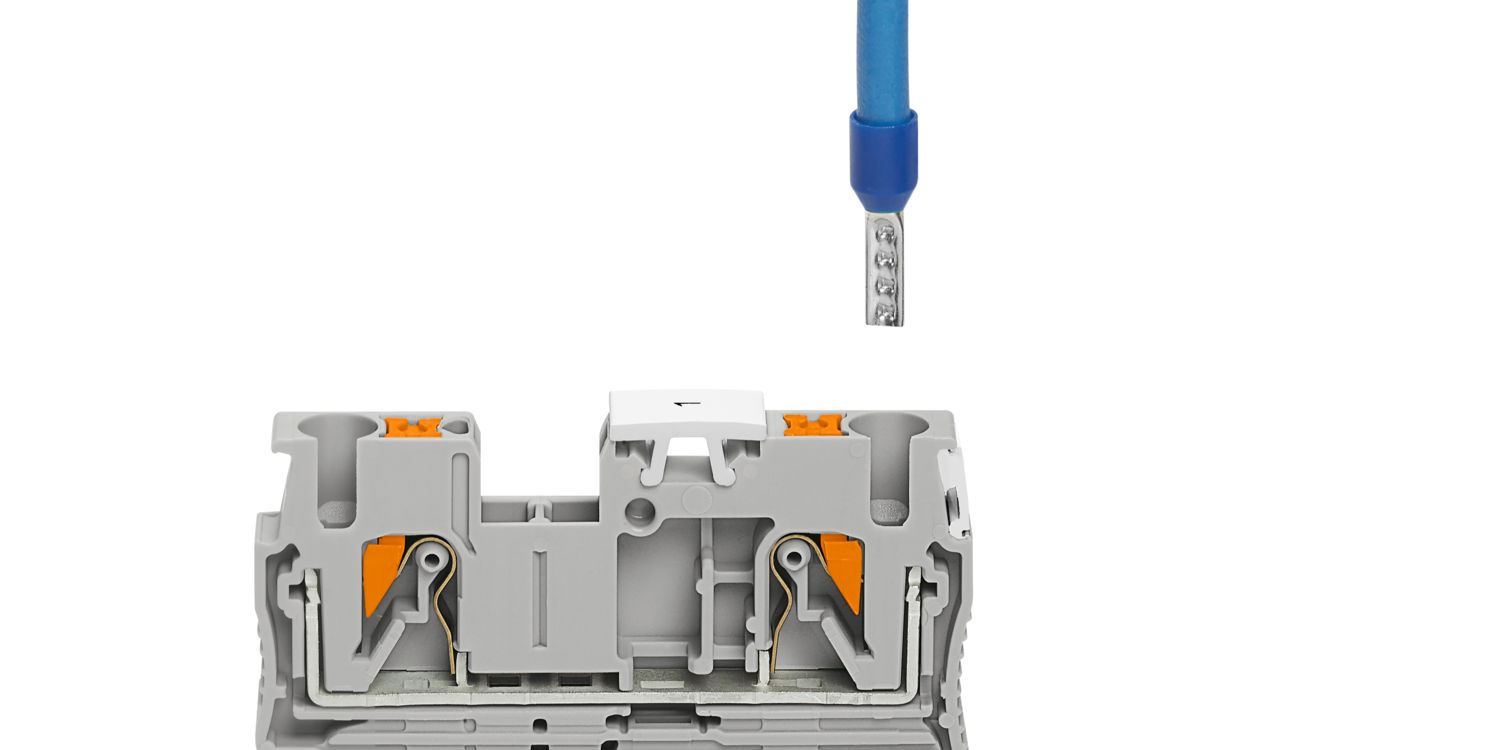

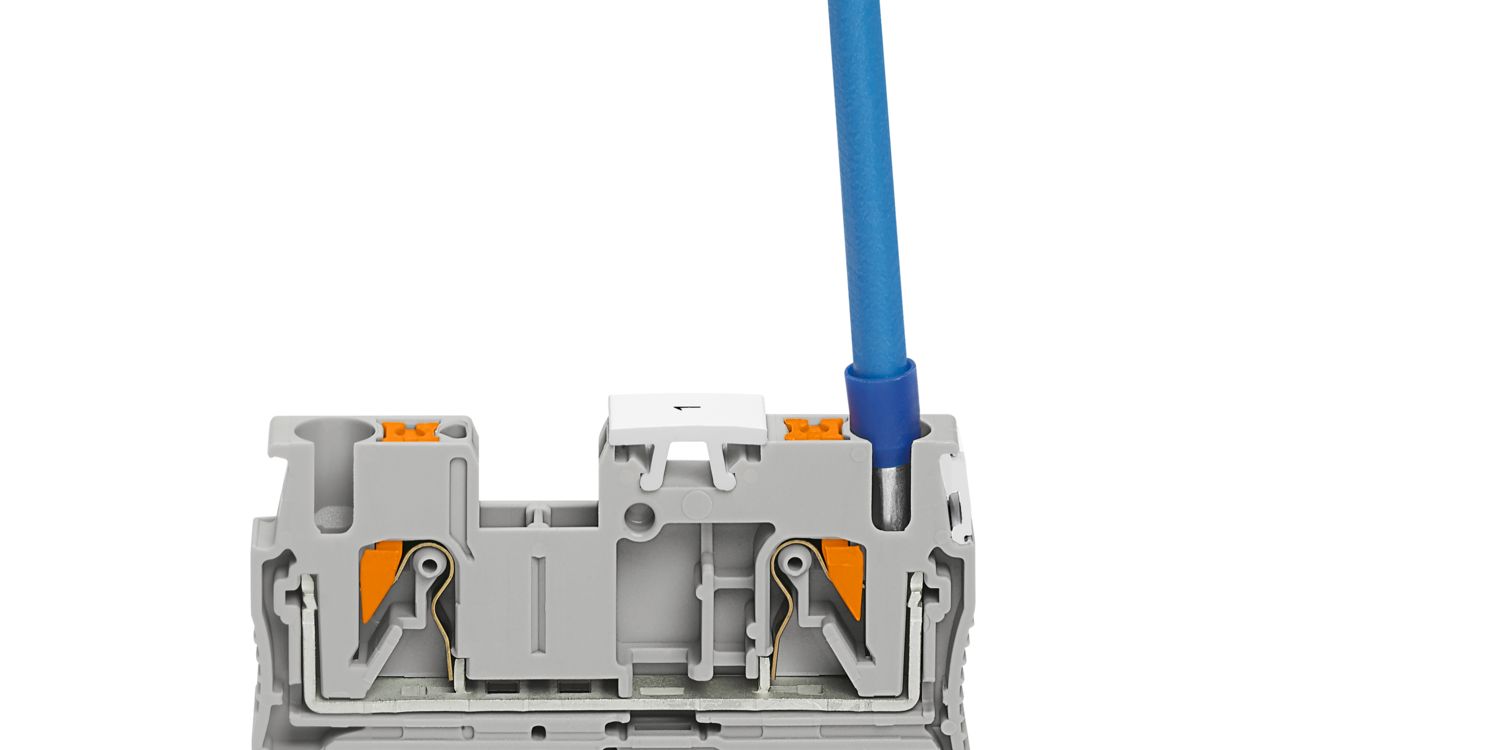

Koneksi konduktor hemat waktu berkat teknologi koneksi langsung tanpa alat

✓

Penyumbatan yang praktis dengan gaya penyisipan yang lebih rendah

✓

Gaya tarik konduktor tinggi berkat desain pegas

✓

Koneksi konduktor tahan getaran dan bebas perawatan

✓

Fleksibilitas penuh berkat aksesori jembatan, penandaan, dan pengujian lengkap CLIPLINE yang distandarisasi

✓

Pengkabelan kompak tiga konduktor dalam satu blok terminal

✓

Dioptimalkan untuk pengkabelan manual dan otomatis

Lembar Referensi Data Teknis

Spesifikasi Teknis Komprehensif

Dihasilkan dari katalog online resmi untuk Nomor Pesanan Kontak Phoenix3209549.

Umum

7 Parameter

Catatan	Arus beban maksimum tidak boleh terlampaui oleh total arus dari semua konduktor yang terhubung.
Jenis produk	Blok terminal multi-konduktor
Keluarga produk	PT
Wilayah aplikasi	Industri kereta api Pembuatan mesin Rekayasa pabrik Industri proses
Jumlah koneksi	3
Jumlah baris	1
Potensi	1

Karakteristik isolana

Penilaian koordinasi isolasi

23 Parameter

Kategori tegangan lebih	III
Tingkat polusi	3
Tegangan lonjakan terukur	8 kV
Disipasi daya maksimum untuk kondisi nominal	0,77 W
Jumlah koneksi per level	3
Penampang nominal	2,5 mm²
Metode koneksi	Koneksi push-in
Panjang pengurangan	8 mm ... 10 mm
Pengukur silinder internal	A3
Koneksi sesuai dengan standar	IEC 60947-7-1
Penampang konduktor kaku	0,14 mm² ... 4 mm²
Penampang AWG	26 ... 12 (dikonversi sesuai IEC)
Penampang konduktor fleksibel	0,14 mm² ... 4 mm²
Penampang konduktor, fleksibel [AWG]	26 ... 12 (dikonversi sesuai IEC)
Penampang konduktor fleksibel dengan ultrasound terkompresi	0,34 mm² ... 4 mm²
Penampang konduktor, kompresi ultrasound [AWG] fleksibel	22 ... 12 (dikonversi sesuai IEC)
Penampang konduktor fleksibel (ferrule tanpa selongsong plastik)	0,14 mm² ... 2,5 mm²
Penampang konduktor fleksibel (ferrule dengan selongsong plastik)	0,14 mm² ... 2,5 mm²
2 konduktor dengan penampang yang sama, fleksibel, dengan ferrule TWIN dan selongsong plastik	0,5 mm²
Penampang nominal	2,5 mm²
Arus nominal	24 A
Arus beban maksimum	28 A (dengan penampang konduktor 4 mm², kaku)
Tegangan nominal	800 V

Penampang sambungan dapat langsung dicolok

3 Parameter

Penampang konduktor kaku	0,34 mm² ... 4 mm²
Penampang konduktor fleksibel (ferrule tanpa selongsong plastik)	0,5 mm² ... 2,5 mm²
Penampang konduktor fleksibel (ferrule dengan selongsong plastik)	0,34 mm² ... 2,5 mm²

Data terperingkat (ATEX/IECEx)

14 Parameter

Identifikasi	 II 2 G Ex eb IIC Gb
Rentang suhu operasi (1)	-60 °C ... 85 °C
Rentang suhu operasi (2)	-40 °C ... 110 °C

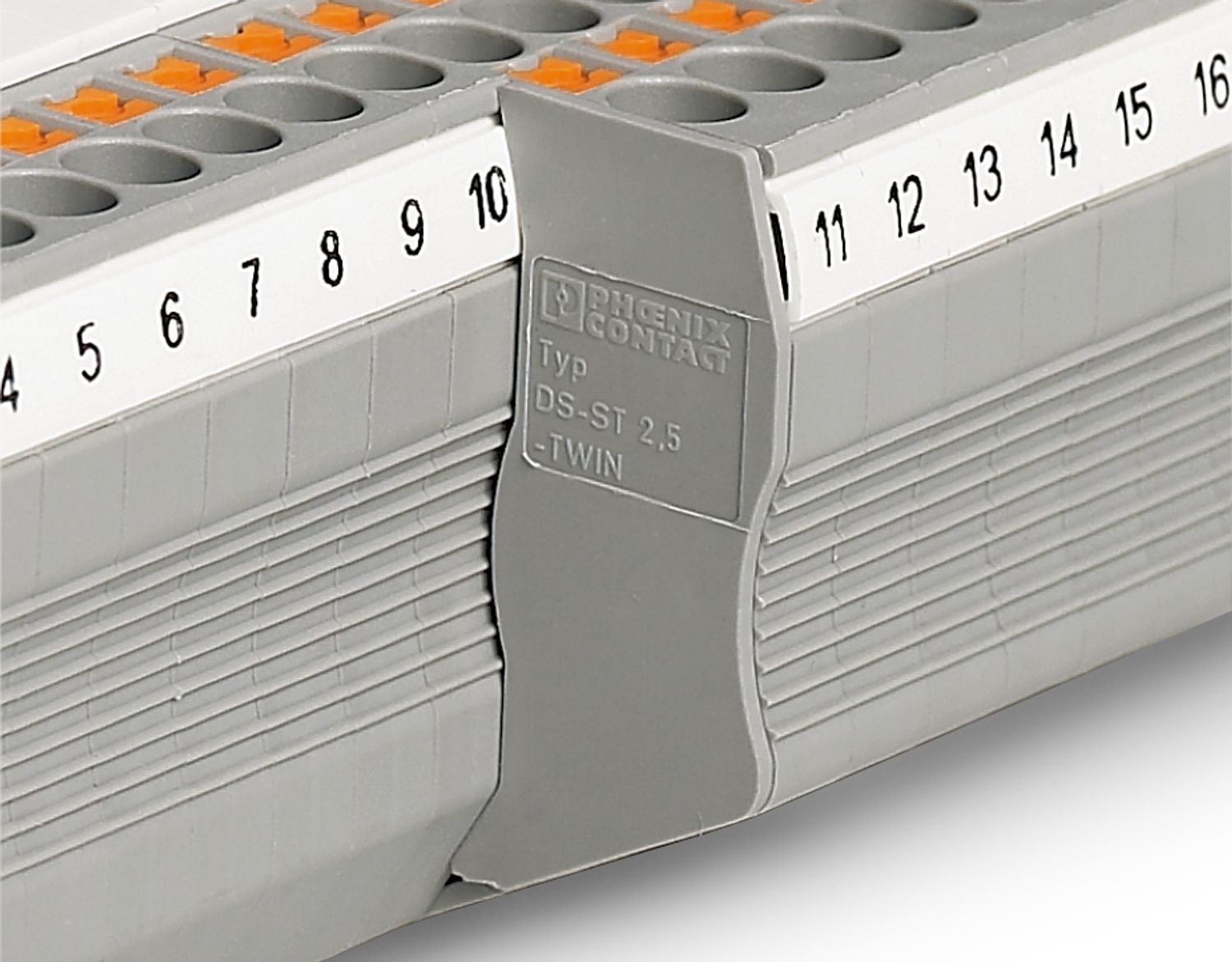

Aksesori bersertifikat bekas	3030488 D-ST 2,5-TWIN 3036602 DS-ST 2,5 3030789 ATP-ST-TWIN 1204517 SZF 1-0,6X3,5 3022276 CLIPFIX 35-5 3022218 CLIPFIX 35
Daftar jembatan	Plug-in bridge / FBS 2-5 / 3030161 Plug-in bridge / FBS 3-5 / 3030174 Plug-in bridge / FBS 4-5 / 3030187 Jembatan plug-in / FBS 5-5 / 3030190 Plug-in bridge / FBS 10-5 / 3030213 Plug-in bridge / FBS 20-5 / 3030226 Plug-in bridge / FBS 50-5 / 3038930
Data jembatan	19 A (2,5 mm²)
Kenaikan suhu ex	40 K (19 A / 2,5 mm²)
untuk jembatan dengan jembatan	550 V
- Pada jembatan antara blok terminal yang tidak berdekatan	352 V
- Pada jembatan potong hingga panjang	220 V
- Pada potongan potongan dengan jembatan dengan penutup	275 V
- Pada penghubung potongan panjang dengan pelat partisi	550 V
Tegangan isolasi terukur	500 V
keluaran	(Permanen)

Tingkat Umum Ex

Data perlindungan ledakan

4 Parameter

Tegangan terukur	550 V
Arus terukur	19 A
Arus beban maksimum	23 A
Resistansi kontak	1,03 mΩ

Data koneksi ex Umum

Data perlindungan ledakan

25 Parameter

Penampang nominal	2,5 mm²
Penampang terukur AWG	14
Kapasitas koneksi kaku	0,14 mm² ... 4 mm²
Kapasitas koneksi AWG	26 ... 12
Kapasitas koneksi fleksibel	0,14 mm² ... 2,5 mm²
Kapasitas koneksi AWG	26 ... 14
Lebar	5,2 mm
Lebar penutup ujung	2,2 mm
Tinggi badan	60,4 mm
Kedalaman	35,3 mm
Kedalaman NS 35/7,5	36,8 mm
Kedalaman di NS 35/15	44,3 mm
Warna	abu-abu (RAL 7042)
Rating mudah terbakar sesuai UL 94	V0
Kelompok material isolasi	I
Material isolasi	PA
Aplikasi bahan isolasi statis di cuaca dingin	-60 °C
Indeks suhu material isolasi relatif (Elec., UL 746 B)	130 °C
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R22	HL 1 - HL 3
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R23	HL 1 - HL 3
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R24	HL 1 - HL 3
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R26	HL 1 - HL 3
Mudah terbakar permukaan NFPA 130 (ASTM E 162)	lolos
Kepadatan optik spesifik asap NFPA 130 (ASTM E 662)	lolos
Toksisitas gas asap NFPA 130 (SMP 800C)	lolos

Uji tegangan lonjakan

2 Parameter

Titik setpoint tegangan uji	9,8 kV
Hasil	Tes lulus

Uji kenaikan suhu

4 Parameter

Uji kenaikan suhu yang diperlukan	Peningkatan suhu ≤ 45 K
Hasil	Tes lulus
Arus tahan waktu singkat 2,5 mm²	0,3 kA
Hasil	Tes lulus

Tegangan tahan frekuensi daya

Anggaran daya dan disipasi

2 Parameter

Titik setpoint tegangan uji	2 kV
Hasil	Tes lulus

Data mekanis

Data mekanik dan uji kekuatan

1 Parameter

Panel samping terbuka

Kekuatan mekanis

Data mekanik dan uji kekuatan

1 Parameter

Hasil

Tes lulus

Pemasangan pada pembawa

3 Parameter

Penyangga rel/pemasangan DIN	NS 35
Setpoint gaya uji	1 N
Hasil	Tes lulus

Uji kerusakan konduktor dan kendur

Kondisi dan hasil pengujian

4 Parameter

Kecepatan rotasi	10 (+/- 2) rpm
Revolusi	135
Penampang/berat konduktor	0,14 mm² / 0,2 kg 2,5 mm² / 0,7 kg 4 mm² / 0,9 kg
Hasil	Tes lulus

Penuaan

2 Parameter

Siklus suhu	192
Hasil	Tes lulus

Uji nyala jarum

2 Parameter

Waktu paparan	30 detik
Hasil	Tes lulus

Gangguan osilasi/broadband

8 Parameter

Spesifikasi	DIN EN 50155 (VDE 0115-200):2022-06
Spektrum	Uji tahan panjang kategori 2, dipasang di bogie
Frekuensi	f = 5 Hz hingga f = 250 Hz 1 2
Tingkat ASD	6,12 (m/s²)²/Hz
Percepatan	3,12g
Durasi uji per sumbu	5 jam
Petunjuk uji	Sumbu X-, Y- dan Z
Hasil	Tes lulus

Shock

7 Parameter

Spesifikasi	DIN EN 50155 (VDE 0115-200):2008-03
Bentuk pulsa	Setengah-sinus
Percepatan	5g
Durasi kejutan	30 ms
Jumlah guncangan per arah	3
Petunjuk uji	Sumbu X-, Y- dan Z (pos. dan neg.)
Hasil	Tes lulus

Kondisi lingkungan

Batas lingkungan operasi dan penyimpanan

8 Parameter

Suhu lingkungan (operasi)	-60 °C ... 110 °C (Rentang suhu operasi termasuk pemanasan sendiri; untuk suhu operasi jangka pendek maksimum, lihat RTI Elec.)
Suhu lingkungan (penyimpanan/transportasi)	-25 °C ... 60 °C (untuk waktu singkat, tidak melebihi 24 jam, -60 °C hingga +70 °C)
Suhu lingkungan (perakitan)	-5 °C ... 70 °C
Suhu lingkungan (aktuasi)	-5 °C ... 70 °C
Kelembapan yang diizinkan (operasi)	20 % ... 90 %
Kelembapan yang diizinkan (penyimpanan/transportasi)	30 % ... 70 %
Koneksi sesuai dengan standar	IEC 60947-7-1
Jenis pemasangan	NS 35/7,5 NS 35/15
