Kontak Phoenix · Koneksi push-in

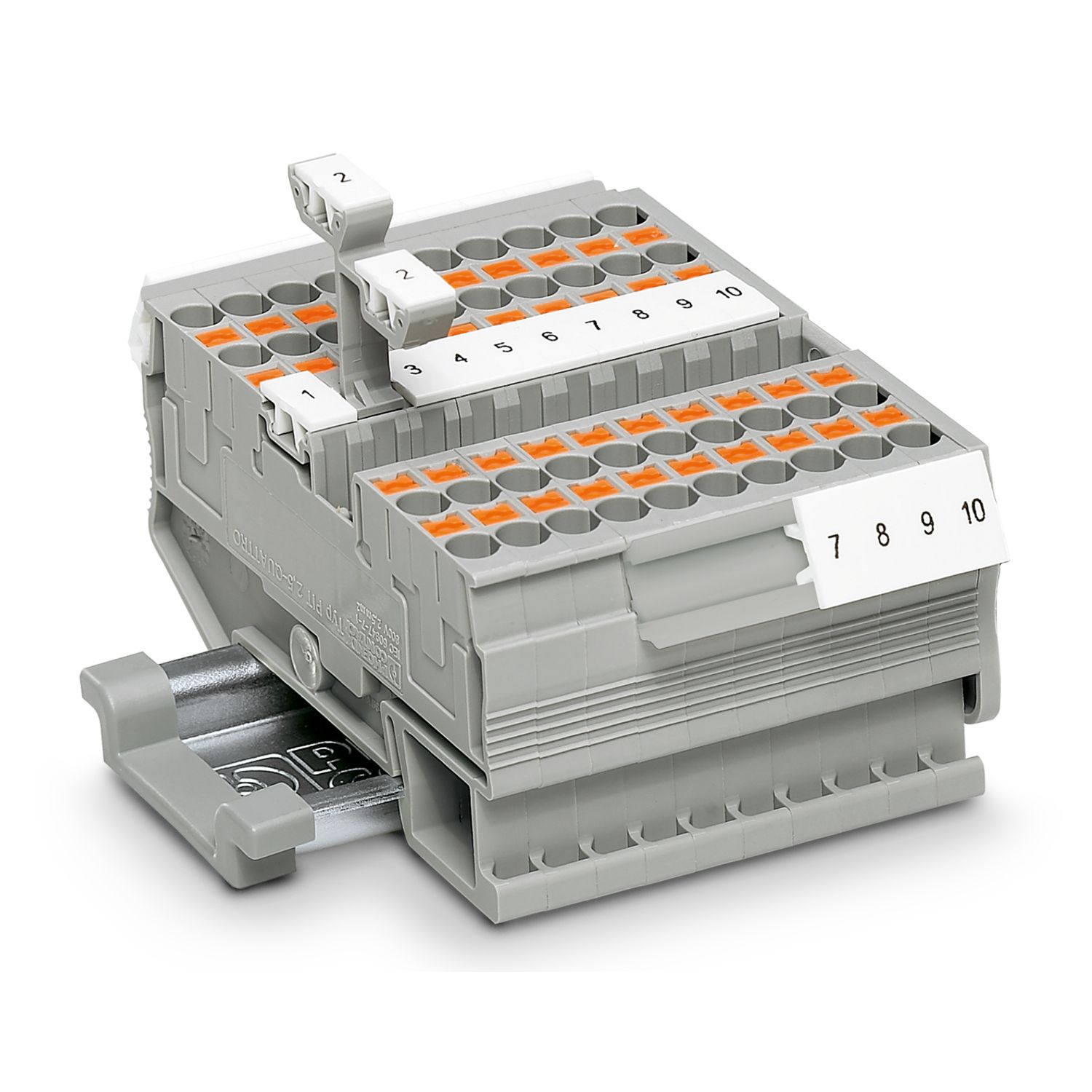

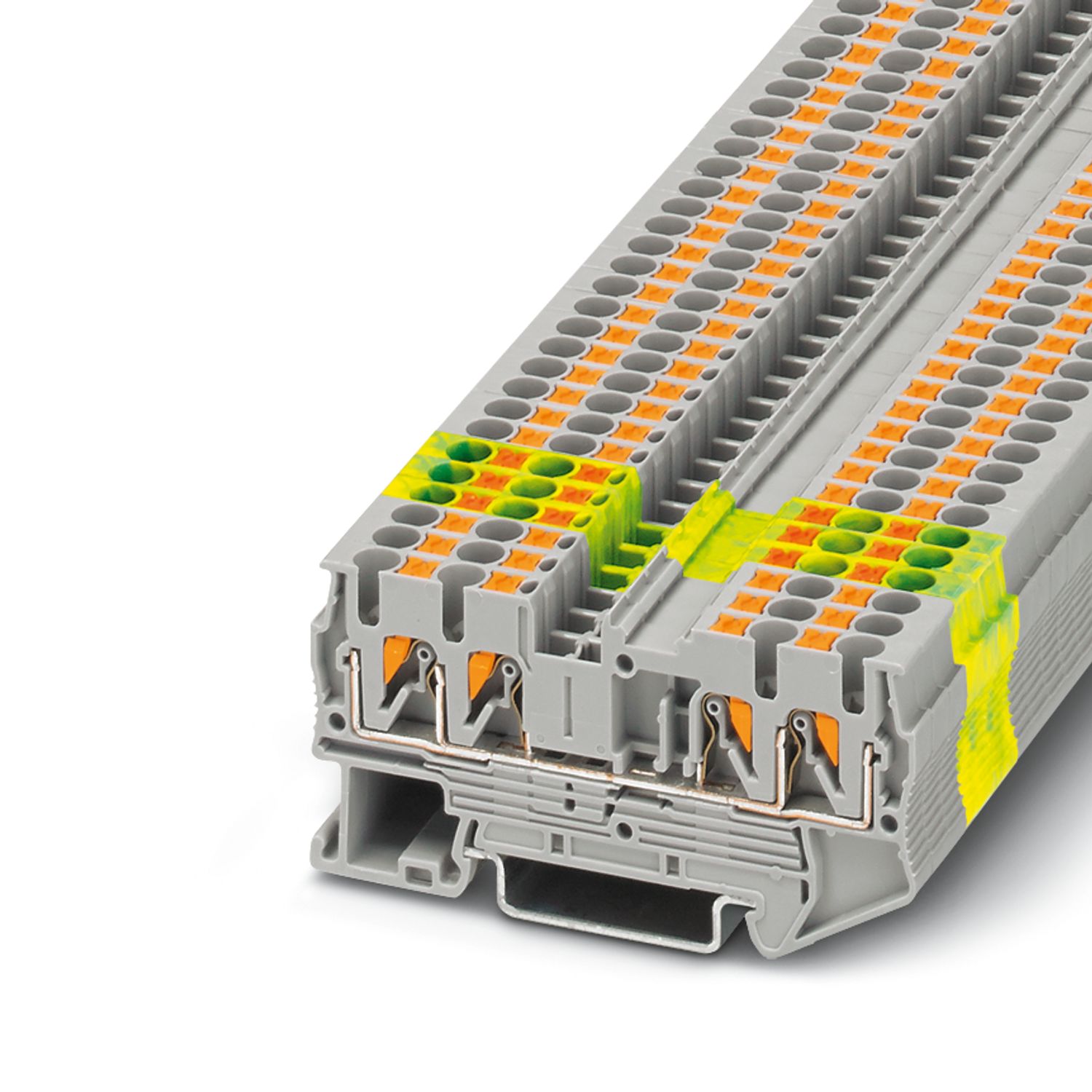

PT 2,5-QUATTRO
Nomor Pesanan:
3209578
Blok terminal feed-through, tegangan nominal: 800 V, arus nominal: 24 A, jumlah koneksi: 4, metode sambungan: Sambungan push-in, Penampang terukur: 2,5 mm2, penampang: 0,14 mm2 - 4 mm2, jenis pemasangan: NS 35/7,5, NS 35/15, warna: abu-abu
Jenis Produk Blok terminal multi-konduktor
Metode Koneksi Koneksi push-in
Tegangan Terukur 800 V
Arus Terperingkat 24 A
Pemasangan / Dimensi 2,5 mm²
rentang suhu -60 °C ... 110 °C (Rentang suhu operasi termasuk pemanasan sendiri; untuk jangka pendek maksimal ...
Nilai Rekayasa
Arsitektur Industri Standar 19 inci
Keunggulan Anda dengan Phoenix Hubungi PT 2,5-QUATTRO
✓

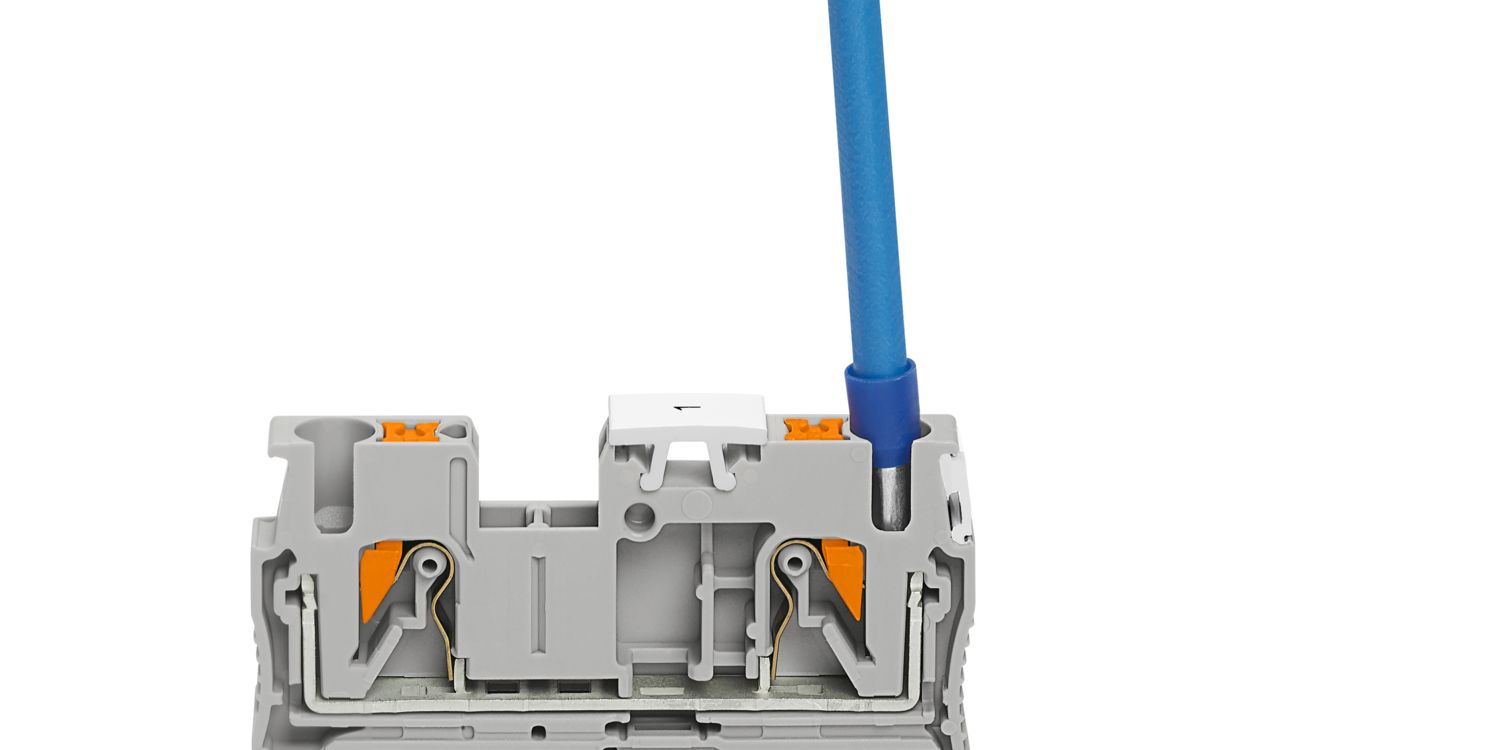

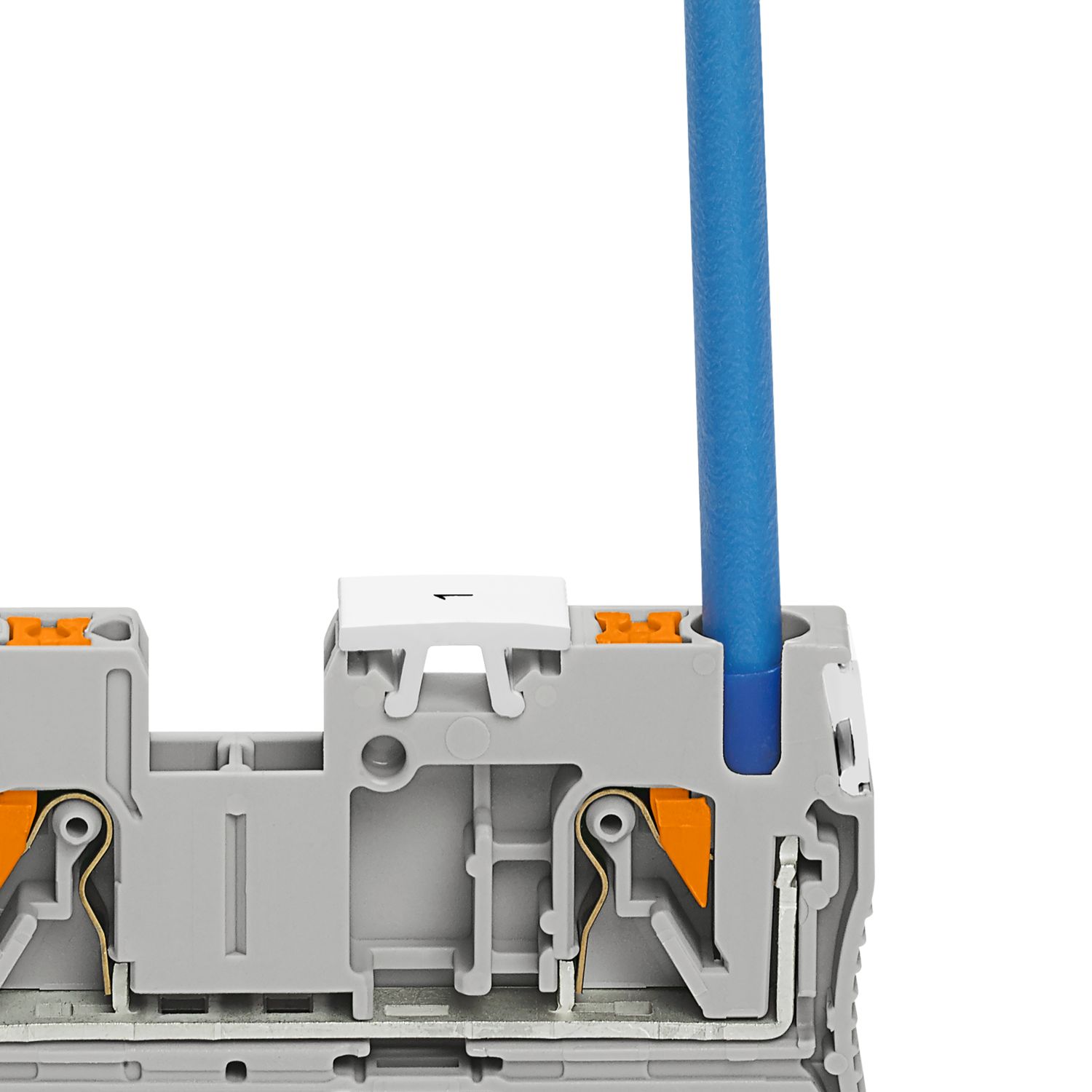

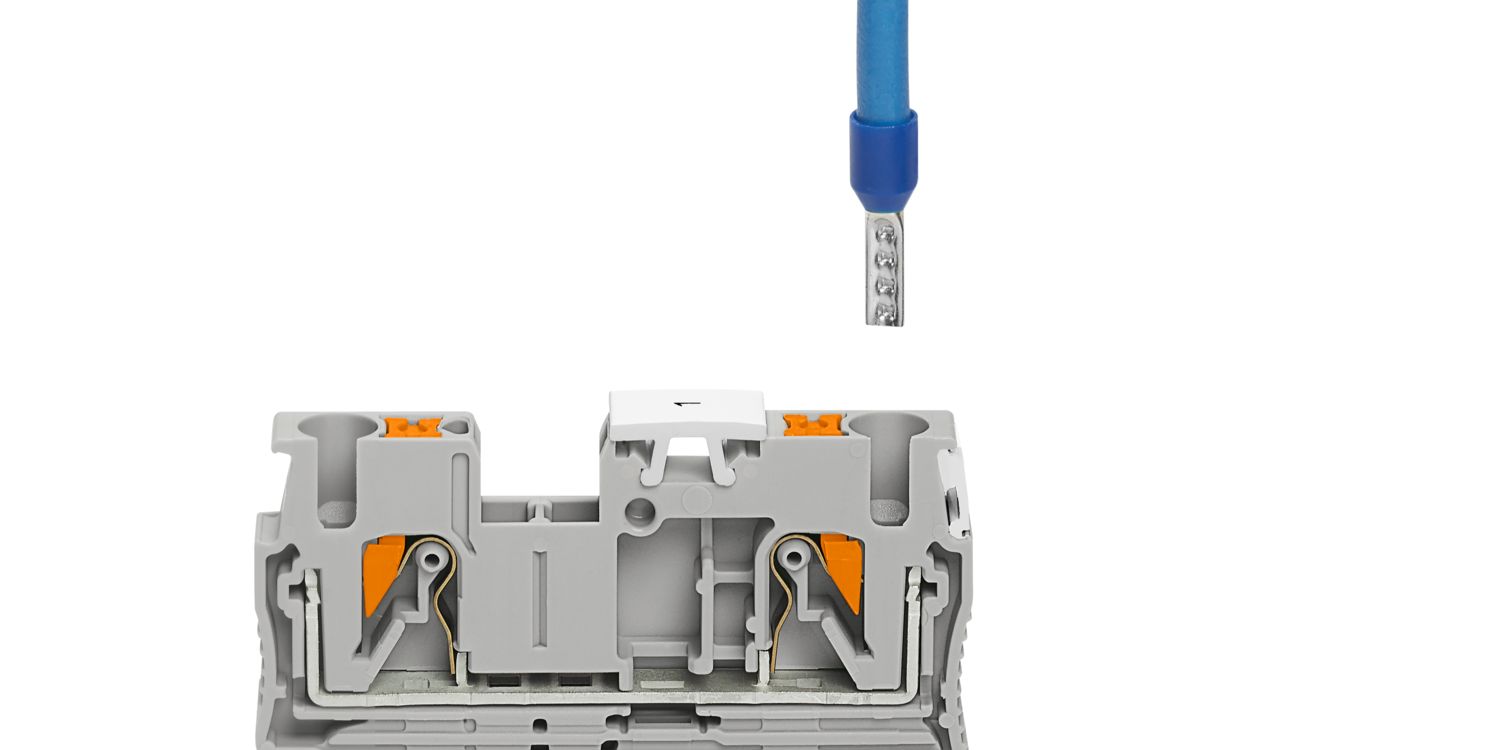

Koneksi konduktor hemat waktu berkat teknologi koneksi langsung tanpa alat
✓
Penyumbatan yang praktis dengan gaya penyisipan yang lebih rendah
✓
Gaya tarik konduktor tinggi berkat desain pegas
✓
Koneksi konduktor tahan getaran dan bebas perawatan
✓
Fleksibilitas penuh berkat aksesori jembatan, penandaan, dan pengujian lengkap CLIPLINE yang distandarisasi
✓
Pengkabelan kompak tiga konduktor dalam satu blok terminal
✓
Dioptimalkan untuk pengkabelan manual dan otomatis
Lembar Referensi Data Teknis
Spesifikasi Teknis Komprehensif
Dihasilkan dari katalog online resmi untuk Nomor Pesanan Kontak Phoenix3209578.
01
7 ParameterUmum
Catatan | Arus beban maksimum tidak boleh terlampaui oleh total arus dari semua konduktor yang terhubung. |
Jenis produk | Blok terminal multi-konduktor |
Keluarga produk | PT |
Wilayah aplikasi | Industri kereta api Pembuatan mesin Rekayasa pabrik Industri proses |
Jumlah koneksi | 4 |
Jumlah baris | 1 |
Potensi | 1 |
02
23 ParameterKarakteristik isolana
Penilaian koordinasi isolasi
Kategori tegangan lebih | III |
Tingkat polusi | 3 |
Tegangan lonjakan terukur | 8 kV |
Disipasi daya maksimum untuk kondisi nominal | 0,77 W |
Jumlah koneksi per level | 4 |
Penampang nominal | 2,5 mm² |
Metode koneksi | Koneksi push-in |
Panjang pengurangan | 8 mm ... 10 mm |
Pengukur silinder internal | A3 B2 |
Koneksi sesuai dengan standar | IEC 60947-7-1 |
Penampang konduktor kaku | 0,14 mm² ... 4 mm² |
Penampang AWG | 26 ... 12 (dikonversi sesuai IEC) |
Penampang konduktor fleksibel | 0,14 mm² ... 4 mm² |
Penampang konduktor, fleksibel [AWG] | 26 ... 12 (dikonversi sesuai IEC) |
Penampang konduktor fleksibel dengan ultrasound terkompresi | 0,34 mm² ... 4 mm² |
Penampang konduktor, kompresi ultrasound [AWG] fleksibel | 22 ... 12 (dikonversi sesuai IEC) |
Penampang konduktor fleksibel (ferrule tanpa selongsong plastik) | 0,14 mm² ... 2,5 mm² |
Penampang konduktor fleksibel (ferrule dengan selongsong plastik) | 0,14 mm² ... 2,5 mm² |
2 konduktor dengan penampang yang sama, fleksibel, dengan ferrule TWIN dan selongsong plastik | 0,5 mm² |
Penampang nominal | 2,5 mm² |
Arus nominal | 24 A |
Arus beban maksimum | 28 A (dengan penampang konduktor 4 mm², kaku) |
Tegangan nominal | 800 V |
03
3 ParameterPenampang sambungan dapat langsung dicolok
Penampang konduktor kaku | 0,34 mm² ... 4 mm² |
Penampang konduktor fleksibel (ferrule tanpa selongsong plastik) | 0,5 mm² ... 2,5 mm² |
Penampang konduktor fleksibel (ferrule dengan selongsong plastik) | 0,34 mm² ... 2,5 mm² |
04
14 ParameterData terperingkat (ATEX/IECEx)
Identifikasi | II 2 G Ex eb IIC Gb |
Rentang suhu operasi (1) | -60 °C ... 85 °C |
Rentang suhu operasi (2) | -40 °C ... 110 °C |
Aksesori bersertifikat bekas | 3030514 D-ST 2,5-QUATTRO 3030815 ATP-ST QUATTRO 3036602 DS-ST 2,5 1204517 SZF 1-0,6X3,5 3022276 CLIPFIX 35-5 3022218 CLIPFIX 35 |
Daftar jembatan | Plug-in bridge / FBS 2-5 / 3030161 Plug-in bridge / FBS 3-5 / 3030174 Plug-in bridge / FBS 4-5 / 3030187 Jembatan plug-in / FBS 5-5 / 3030190 Plug-in bridge / FBS 10-5 / 3030213 Plug-in bridge / FBS 20-5 / 3030226 |
Data jembatan | 19 A (2,5 mm²) |
Kenaikan suhu ex | 40 K (19 A / 2,5 mm²) |
untuk jembatan dengan jembatan | 550 V |
- Pada jembatan antara blok terminal yang tidak berdekatan | 352 V |
- Pada jembatan potong hingga panjang | 220 V |
- Pada potongan potongan dengan jembatan dengan penutup | 275 V |
- Pada penghubung potongan panjang dengan pelat partisi | 550 V |
Tegangan isolasi terukur | 500 V |
keluaran | (Permanen) |
05
4 ParameterTingkat Umum Ex
Data perlindungan ledakan
Tegangan terukur | 550 V |
Arus terukur | 19 A |
Arus beban maksimum | 23 A |
Resistansi kontak | 1,14 mΩ |
06
25 ParameterData koneksi ex Umum
Data perlindungan ledakan
Penampang nominal | 2,5 mm² |
Penampang terukur AWG | 14 |
Kapasitas koneksi kaku | 0,14 mm² ... 4 mm² |
Kapasitas koneksi AWG | 26 ... 12 |
Kapasitas koneksi fleksibel | 0,14 mm² ... 2,5 mm² |
Kapasitas koneksi AWG | 26 ... 14 |
Lebar | 5,2 mm |
Lebar penutup ujung | 2,2 mm |
Tinggi badan | 72,2 mm |
Kedalaman | 35,3 mm |
Kedalaman NS 35/7,5 | 36,8 mm |
Kedalaman di NS 35/15 | 44,3 mm |
Warna | abu-abu (RAL 7042) |
Rating mudah terbakar sesuai UL 94 | V0 |
Kelompok material isolasi | I |
Material isolasi | PA |
Aplikasi bahan isolasi statis di cuaca dingin | -60 °C |
Indeks suhu material isolasi relatif (Elec., UL 746 B) | 130 °C |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Perlindungan kebakaran untuk kendaraan rel (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Mudah terbakar permukaan NFPA 130 (ASTM E 162) | lolos |
Kepadatan optik spesifik asap NFPA 130 (ASTM E 662) | lolos |
Toksisitas gas asap NFPA 130 (SMP 800C) | lolos |
07
2 ParameterUji tegangan lonjakan
Titik setpoint tegangan uji | 9,8 kV |
Hasil | Tes lulus |
08
4 ParameterUji kenaikan suhu
Uji kenaikan suhu yang diperlukan | Peningkatan suhu ≤ 45 K |
Hasil | Tes lulus |
Arus tahan waktu singkat 2,5 mm² | 0,3 kA |
Hasil | Tes lulus |
09
2 ParameterTegangan tahan frekuensi daya
Anggaran daya dan disipasi
Titik setpoint tegangan uji | 2 kV |
Hasil | Tes lulus |
10
1 ParameterData mekanis
Data mekanik dan uji kekuatan
Panel samping terbuka | Ya |
11
1 ParameterKekuatan mekanis
Data mekanik dan uji kekuatan
Hasil | Tes lulus |
12
3 ParameterPemasangan pada pembawa
Penyangga rel/pemasangan DIN | NS 35 |
Setpoint gaya uji | 1 N |
Hasil | Tes lulus |
13
4 ParameterUji kerusakan konduktor dan kendur
Kondisi dan hasil pengujian
Kecepatan rotasi | 10 (+/- 2) rpm |
Revolusi | 135 |
Penampang/berat konduktor | 0,14 mm² / 0,2 kg 2,5 mm² / 0,7 kg 4 mm² / 0,9 kg |
Hasil | Tes lulus |
14
2 ParameterPenuaan
Siklus suhu | 192 |
Hasil | Tes lulus |
15
2 ParameterUji nyala jarum
Waktu paparan | 30 detik |
Hasil | Tes lulus |
16
8 ParameterGangguan osilasi/broadband
Spesifikasi | DIN EN 50155 (VDE 0115-200):2022-06 |
Spektrum | Uji tahan panjang kategori 2, dipasang di bogie |
Frekuensi | f = 5 Hz hingga f = 250 Hz 1 2 |
Tingkat ASD | 6,12 (m/s²)²/Hz |
Percepatan | 3,12g |
Durasi uji per sumbu | 5 jam |
Petunjuk uji | Sumbu X-, Y- dan Z |
Hasil | Tes lulus |
17
7 ParameterShock
Spesifikasi | DIN EN 50155 (VDE 0115-200):2018-05 |
Bentuk pulsa | Setengah-sinus |
Percepatan | 30g |
Durasi kejutan | 18 ms |
Jumlah guncangan per arah | 3 |
Petunjuk uji | Sumbu X-, Y- dan Z (pos. dan neg.) |
Hasil | Tes lulus |
18
8 ParameterKondisi lingkungan
Batas lingkungan operasi dan penyimpanan
Suhu lingkungan (operasi) | -60 °C ... 110 °C (Rentang suhu operasi termasuk pemanasan sendiri; untuk suhu operasi jangka pendek maksimum, lihat RTI Elec.) |
Suhu lingkungan (penyimpanan/transportasi) | -25 °C ... 60 °C (untuk waktu singkat, tidak melebihi 24 jam, -60 °C hingga +70 °C) |
Suhu lingkungan (perakitan) | -5 °C ... 70 °C |
Suhu lingkungan (aktuasi) | -5 °C ... 70 °C |
Kelembapan yang diizinkan (operasi) | 20 % ... 90 % |
Kelembapan yang diizinkan (penyimpanan/transportasi) | 30 % ... 70 % |
Koneksi sesuai dengan standar | IEC 60947-7-1 |
Jenis pemasangan | NS 35/7,5 NS 35/15 |
