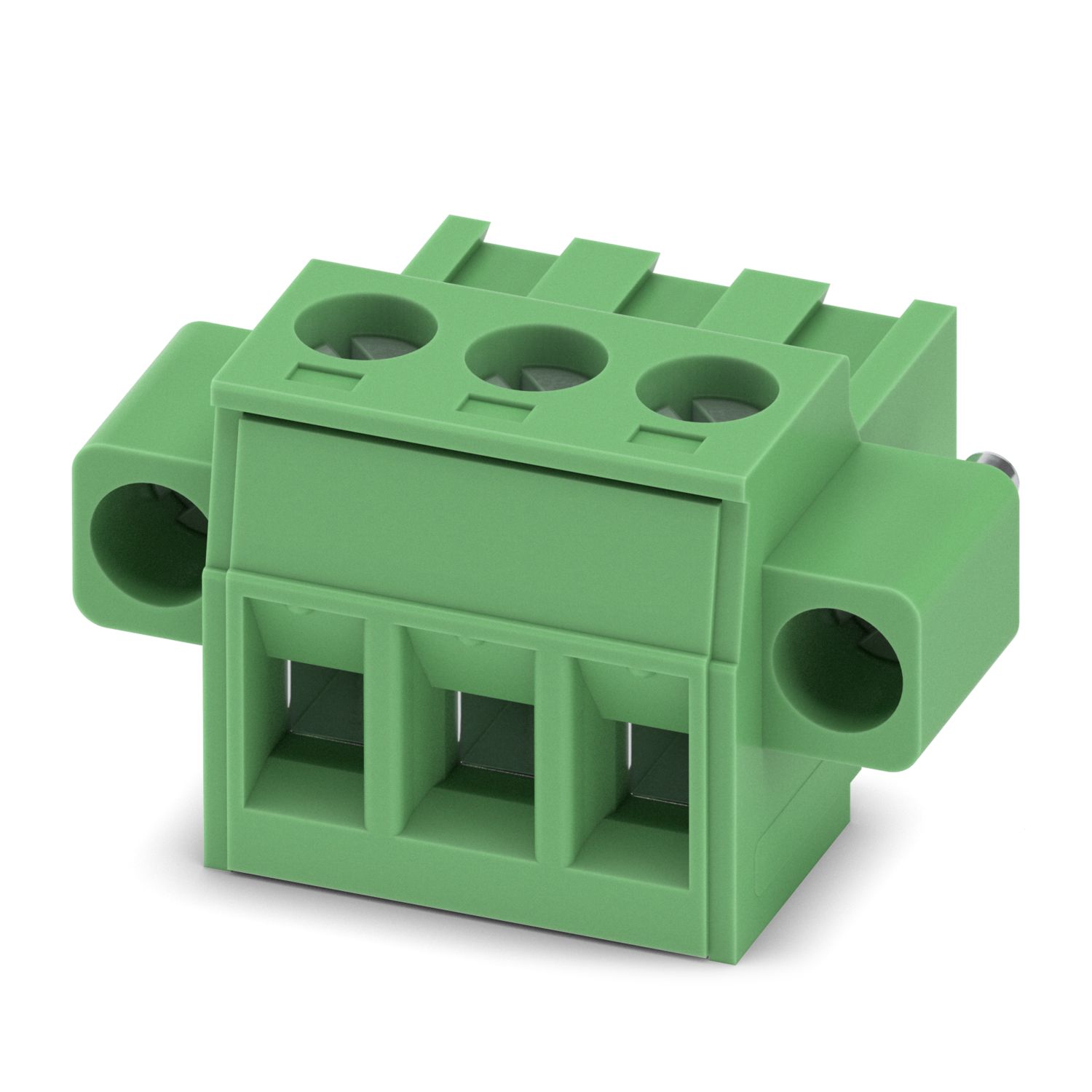

MSTBT 2,5/ 3-STF-5,08

Nomor Pesanan: 1805314

Konektor PCB, penampang nominal: 2,5 mm2, warna: hijau, arus nominal: 12 A, tegangan terukur (III/2): 320 V, permukaan kontak: Sn, jenis koneksi kontak: Soket, jumlah potensial: 3, jumlah baris: 1, jumlah posisi: 3, jumlah koneksi: 3, rentang produk: MSTBT 2,5/.. -STF, pitch: 5,08 mm, metode sambungan: Sambungan sekrup dengan selongsong tegang, bentuk kepala sekrup: L Slotted, arah koneksi konduktor/PCB: 0°, klip pengunci: - tanpa klip pengunci, sistem plug-in: COMBICON MSTB 2,5, penguncian: Mekanisme pengunci sekrup, metode pemasangan: Flange sekrup, jenis kemasan: dikemas dalam kardus

Jenis Produk Konektor PCB

Posisi / Saluran 3

Metode Koneksi soket

Tegangan Terukur 320 V

Arus Terperingkat 12 A

Pemasangan / Dimensi 5,08 mm

Email Sales Desk

Nilai Rekayasa

Keunggulan Anda dengan Phoenix Hubungi MSTBT 2,5/ 3-STF-5,08

Arsitektur Industri Standar 19 inci

✓

Prinsip koneksi yang dikenal memungkinkan penggunaan di seluruh dunia

✓

Kenaikan suhu rendah, berkat gaya kontak maksimum

✓

Flange yang dapat diskrur untuk stabilitas mekanis unggul

✓

Memungkinkan penghubung dua konduktor

Lembar Referensi Data Teknis

Spesifikasi Teknis Komprehensif

Dihasilkan dari katalog online resmi untuk Nomor Pesanan Kontak Phoenix1805314.

Data teknis

10 Parameter

Jenis produk	Konektor PCB
Keluarga produk	MSTBT 2,5/.. -STF
Lini produk	Konektor COMBICON M
Tipe	Standar
Jumlah posisi	3
Lapangan	5,08 mm
Jumlah koneksi	3
Jumlah baris	1
Jumlah potensial	3
Jenis pemasangan	Flange sekrup

Sifat-sifat

9 Parameter

Arus nominal I N	12 A
Tegangan nominal U N	320 V
Resistansi kontak	2,5 mΩ
Tegangan terukur (III/3)	250 V
Tegangan lonjakan terukur (III/3)	4 kV
Tegangan terukur (III/2)	320 V
Tegangan lonjakan terukur (III/2)	4 kV
Tegangan terukur (II/2)	630 V
Tegangan lonjakan terukur (II/2)	4 kV

Teknologi koneksi

Teknologi koneksi dan data konduktor

4 Parameter

Tipe	Standar
Sistem konektor	COMBICON MSTB 2,5
Penampang nominal	2,5 mm²
Jenis koneksi kontak	soket

interlock

3 Parameter

Jenis pengunci	Mekanisme pengunci sekrup
Jenis pemasangan	Flange sekrup
Torsi pengencangan	0,3 Nm

Koneksi konduktor

15 Parameter

Metode koneksi	Sambungan sekrup dengan selongsong tegangan
Arah koneksi konduktor/PCB	0 °
Penampang konduktor kaku	0,2 mm² ... 2,5 mm²
Penampang konduktor fleksibel	0,2 mm² ... 2,5 mm²
Penampang konduktor AWG	24 ... 12
Penampang konduktor, fleksibel, dengan ferrule, tanpa selongsong plastik	0,25 mm² ... 2,5 mm²
Penampang konduktor, fleksibel, dengan ferrule, dengan selongsong plastik	0,25 mm² ... 2,5 mm²
2 konduktor dengan penampang yang sama, kaku	0,2 mm² ... 1 mm²
2 konduktor dengan penampang yang sama, fleksibel	0,2 mm² ... 1,5 mm²
2 konduktor dengan penampang yang sama, fleksibel, dengan ferrule tanpa selongsong plastik	0,25 mm² ... 1 mm²
2 konduktor dengan penampang yang sama, fleksibel, dengan ferrule TWIN dan selongsong plastik	0,5 mm² ... 1,5 mm²
Diameter silinder a x b	2,8 mm x 2,0 mm / 2,4 mm
Panjang pengurangan	7 mm
Kepala sekrup bentuk penggerak	Berlubang (L)
Torsi pengencangan	0,5 Nm ... 0,6 Nm

Spesifikasi ferrule tanpa kalung isolasi

1 Parameter

Alat crimping yang direkomendasikan

1212034 CRIMPFOX 6

Spesifikasi ferrule dengan kerah isolasi

1 Parameter

Alat crimping yang direkomendasikan

1212034 CRIMPFOX 6

Data material - kontak

Spesifikasi material dan data perlindungan kebakaran

5 Parameter

Catatan	Sesuai WEEE/RoHS, bebas kumis sesuai IEC 60068-2-82/JEDEC JESD 201
Materi kontak	Paduan Cu
Karakteristik permukaan	dilapisi timah celupan panas
Titik terminal permukaan logam (lapisan atas)	Timah (5 μm - 7 μm Sn)
Area kontak permukaan logam (lapisan atas)	Timah (5 μm - 7 μm Sn)

Data material - rumah

Spesifikasi material dan data perlindungan kebakaran

8 Parameter

Warna (Rumah)	Hijau (6021)
Material isolasi	PA
Kelompok material isolasi	I
CTI sesuai IEC 60112	600
Rating mudah terbakar sesuai UL 94	V0
Indeks kebakaran kawat bercahaya GWFI sesuai EN 60695-2-12	850
Suhu pengapian kawat bercahaya GWIT sesuai EN 60695-2-13	775
Suhu untuk uji tekanan bola sesuai EN 60695-10-2	125 °C

Gambar dimensi

4 Parameter

Lapangan	5,08 mm
Lebar [w]	25,04 mm
Tinggi [h]	15 mm
Panjang [l]	18,2 mm

Flange

2 Parameter

Torsi pengencangan	0,3 Nm
Catatan tentang operasi	Sesuai dengan IEC 61984, konektor COMBICON tidak memiliki daya switching (COC). Selama penggunaan yang ditentukan, mereka tidak boleh dicolokkan atau dilepas saat membawa tegangan atau di bawah beban.

Uji kerusakan konduktor dan kendur

Kondisi dan hasil pengujian

2 Parameter

Spesifikasi	IEC 60999-1:1999-11
Hasil	Tes lulus

Uji tarik keluar

2 Parameter

Spesifikasi	IEC 60999-1:1999-11
Penampang konduktor/tipe konduktor/titik set gaya tarik/nilai aktual	0,2 mm² / solid / > 10 N 0,2 mm² / fleksibel / > 10 N 2,5 mm² / solid / > 50 N 2,5 mm² / fleksibel / > 50 N

Pasukan penyisipan dan penarikan

5 Parameter

Spesifikasi	IEC 60512-13-2:2006-02
Hasil	Tes lulus
Tidak. siklus	25
Kekuatan penyisipan per posisi sekitar	8 N
Kurangi kekuatan per pos sekitar	6 N

Uji torsi

1 Parameter

Spesifikasi

IEC 60999-1:1999-11

Resistensi prasasti

2 Parameter

Spesifikasi	IEC 60068-2-70:1995-12
Hasil	Tes lulus

Polarisasi dan pengkodean

2 Parameter

Spesifikasi	IEC 60512-13-5:2006-02
Hasil	Tes lulus

Inspeksi visual

2 Parameter

Spesifikasi	IEC 60512-1-1:2002-02
Hasil	Tes lulus

Pemeriksaan dimensi

2 Parameter

Spesifikasi	IEC 60512-1-2:2002-02
Hasil	Tes lulus

Uji daya tahan

6 Parameter

Spesifikasi	IEC 60512-9-1:2010-03
Tegangan tahan impuls di permukaan laut	4,8 kV
Resistansi kontak R 1	2,5 mΩ
Resistansi kontak R 2	2,5 mΩ
Siklus pemasangan/penarikan	25
Resistansi isolasi, posisi tetangga	> 5 MΩ

Uji iklim

4 Parameter

Spesifikasi	EN ISO 22479:2022-06
Tegangan korosif	0,2 dm3 SO pada 300 dm3/40 °C/1 siklus 2
Tegangan termal	105 °C/168 jam
Tegangan tahan frekuensi daya	2,21 kV

Uji getaran

7 Parameter

Spesifikasi	IEC 60068-2-6:2007-12
Frekuensi	10 - 150 - 10 Hz
Kecepatan sapuan	1 oktaf/menit
Amplitudo	0,35 mm (10 Hz ... 60,1 Hz)
Percepatan	5g (60,1 Hz ... 150 Hz)
Durasi uji per sumbu	2,5 jam
Petunjuk uji	Sumbu X-, Y- dan Z

Shock

5 Parameter

Spesifikasi	IEC 60068-2-27:2008-02
Bentuk pulsa	Semi-sinusoidal
Percepatan	30g
Durasi kejutan	18 ms
Petunjuk uji	Sumbu X-, Y- dan Z (pos. dan neg.)

Aplikasi kereta api: Shock

3 Parameter

Percepatan	30g
Durasi kejutan	18 ms
Petunjuk uji	Sumbu X-, Y- dan Z (pos. dan neg.)

Kondisi lingkungan

Batas lingkungan operasi dan penyimpanan

4 Parameter

Suhu lingkungan (penyimpanan/transportasi)	-40 °C ... 70 °C
Kelembapan relatif (penyimpanan/transportasi)	30 % ... 70 %
Suhu lingkungan (perakitan)	-5 °C ... 100 °C
Suhu lingkungan (operasi)	-40 °C ... 105 °C (tergantung pada kurva derasi)

Uji termal | Grup uji C

2 Parameter

Spesifikasi	IEC 60512-5-1:2002-02
Jumlah posisi yang diuji	18

Ketahanan isolasi

Penilaian koordinasi isolasi

2 Parameter

Spesifikasi	IEC 60512-3-1:2002-02
Resistansi isolasi, posisi tetangga	> 5 MΩ

Jarak udara dan jarak merayap |

16 Parameter

Spesifikasi	IEC 60664-1:2007-04
Kelompok material isolasi	I
Indeks pelacakan komparatif (IEC 60112)	CTI 600
Tegangan isolasi terukur (III/3)	250 V
Tegangan lonjakan terukur (III/3)	4 kV
nilai clearance minimum - medan non-homogenous (III/3)	3 mm
jarak merayap minimum (III/3)	3,2 mm
Tegangan isolasi terukur (III/2)	320 V
Tegangan lonjakan terukur (III/2)	4 kV
nilai clearance minimum - medan non-homogenous (III/2)	3 mm
jarak merayap minimum (III/2)	3 mm
Tegangan isolasi terukur (II/2)	630 V
Tegangan lonjakan terukur (II/2)	4 kV
nilai clearance minimum - medan non-homogenous (II/2)	3 mm
jarak merayap minimum (II/2)	3,2 mm
Jenis kemasan	dikemas dalam karton
