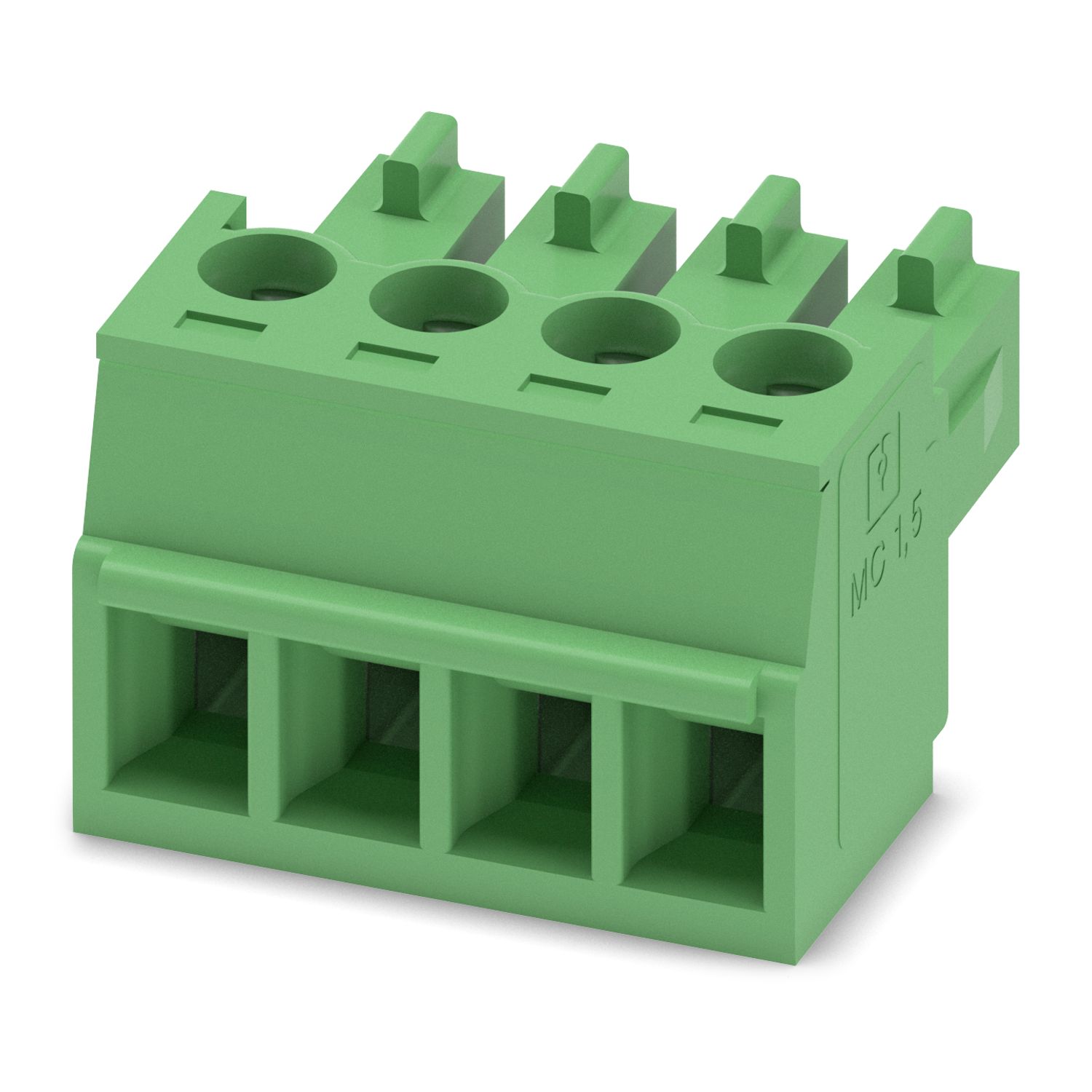

MC 1,5/ 4-ST-3,81
Arahkan kursor ke Zoom
Kontak Phoenix · Konektor PCB

MC 1,5/ 4-ST-3,81

Nomor Pesanan: 1803594

Konektor PCB, penampang nominal: 1,5 mm2, warna: hijau, arus nominal: 8 A, tegangan terukur (III/2): 160 V, permukaan kontak: Sn, jenis koneksi kontak: Soket, jumlah potensial: 4, jumlah baris: 1, jumlah posisi: 4, jumlah koneksi: 4, rangkaian produk: MC 1,5/.. - ST, pitch: 3,81 mm, metode sambungan: Sambungan sekrup dengan selongsong tegang, bentuk kepala sekrup: L Slotted, arah koneksi konduktor/PCB: 0°, sistem plug-in: COMBICON MC 1,5, penguncian: tanpa, metode pemasangan: tanpa, jenis kemasan: dikemas dalam kardus

Jenis Produk Konektor PCB
Posisi / Saluran 4
Metode Koneksi soket
Tegangan Terukur 160 V
Arus Terperingkat 8 A
Pemasangan / Dimensi 3,81 mm
Email Sales Desk
Nilai Rekayasa

Keunggulan Anda dengan Phoenix Hubungi MC 1,5/ 4-ST-3,81

Arsitektur Industri Standar 19 inci
✓

Prinsip koneksi yang dikenal memungkinkan penggunaan di seluruh dunia

✓

Kenaikan suhu rendah, berkat gaya kontak maksimum

✓

Memungkinkan penghubung dua konduktor

Lembar Referensi Data Teknis

Spesifikasi Teknis Komprehensif

Dihasilkan dari katalog online resmi untuk Nomor Pesanan Kontak Phoenix1803594.

01

Data teknis

10 Parameter
Jenis produk
Konektor PCB
Keluarga produk
MC 1,5/.. -ST
Lini produk
Konektor COMBICON S
Tipe
Standar
Jumlah posisi
4
Lapangan
3,81 mm
Jumlah koneksi
4
Jumlah baris
1
Jumlah potensial
4
Jenis pemasangan
tanpa
02

Sifat-sifat

9 Parameter
Arus nominal I N
8 A
Tegangan nominal U N
160 V
Resistansi kontak
1,3 mΩ
Tegangan terukur (III/3)
160 V
Tegangan lonjakan terukur (III/3)
2,5 kV
Tegangan terukur (III/2)
160 V
Tegangan lonjakan terukur (III/2)
2,5 kV
Tegangan terukur (II/2)
320 V
Tegangan lonjakan terukur (II/2)
2,5 kV
03

Teknologi koneksi

Teknologi koneksi dan data konduktor

4 Parameter
Tipe
Standar
Sistem konektor
COMBICON MC 1,5
Penampang nominal
1,5 mm²
Jenis koneksi kontak
soket
04

interlock

2 Parameter
Jenis pengunci
tanpa
Jenis pemasangan
tanpa
05

Koneksi konduktor

15 Parameter
Metode koneksi
Sambungan sekrup dengan selongsong tegangan
Arah koneksi konduktor/PCB
0 °
Penampang konduktor kaku
0,08 mm² ... 1,5 mm²
Penampang konduktor fleksibel
0,08 mm² ... 1,5 mm²
Penampang konduktor AWG
28 ... 16
Penampang konduktor, fleksibel, dengan ferrule, tanpa selongsong plastik
0,25 mm² ... 1,5 mm²
Penampang konduktor, fleksibel, dengan ferrule, dengan selongsong plastik
0,25 mm² ... 0,75 mm²
2 konduktor dengan penampang yang sama, kaku
0,08 mm² ... 0,5 mm²
2 konduktor dengan penampang yang sama, fleksibel
0,08 mm² ... 0,75 mm²
2 konduktor dengan penampang yang sama, fleksibel, dengan ferrule tanpa selongsong plastik
0,25 mm² ... 0,34 mm²
2 konduktor dengan penampang yang sama, fleksibel, dengan ferrule TWIN dan selongsong plastik
0,5 mm² ... 0,5 mm²
Diameter silinder a x b
2,4 mm x 1,5 mm / 1,6 mm
Panjang pengurangan
7 mm
Kepala sekrup bentuk penggerak
Berlubang (L)
Torsi pengencangan
0,22 Nm ... 0,25 Nm
06

Spesifikasi ferrule tanpa kalung isolasi

1 Parameter
Alat crimping yang direkomendasikan
1212034 CRIMPFOX 6
07

Spesifikasi ferrule dengan kerah isolasi

1 Parameter
Alat crimping yang direkomendasikan
1212034 CRIMPFOX 6
08

Data material - kontak

Spesifikasi material dan data perlindungan kebakaran

5 Parameter
Catatan
Sesuai WEEE/RoHS, bebas kumis sesuai IEC 60068-2-82/JEDEC JESD 201
Materi kontak
Paduan Cu
Karakteristik permukaan
dilapisi timah celupan panas
Titik terminal permukaan logam (lapisan atas)
Timah (4 μm - 8 μm Sn)
Area kontak permukaan logam (lapisan atas)
Timah (4 μm - 8 μm Sn)
09

Data material - rumah

Spesifikasi material dan data perlindungan kebakaran

8 Parameter
Warna (Rumah)
Hijau (6021)
Material isolasi
PA
Kelompok material isolasi
I
CTI sesuai IEC 60112
600
Rating mudah terbakar sesuai UL 94
V0
Indeks kebakaran kawat bercahaya GWFI sesuai EN 60695-2-12
850
Suhu pengapian kawat bercahaya GWIT sesuai EN 60695-2-13
775
Suhu untuk uji tekanan bola sesuai EN 60695-10-2
125 °C
10

Gambar dimensi

5 Parameter
Lapangan
3,81 mm
Lebar [w]
16,03 mm
Tinggi [h]
11,1 mm
Panjang [l]
16,1 mm
Catatan tentang aplikasi
Konduktor berukuran 0,08 mm² harus ditempatkan di tengah ruang penjepit saat pemasangannya. Hal ini harus diperiksa setelah instalasi.
11

Uji kerusakan konduktor dan kendur

Kondisi dan hasil pengujian

2 Parameter
Spesifikasi
IEC 60999-1:1999-11
Hasil
Tes lulus
12

Uji tarik keluar

2 Parameter
Spesifikasi
IEC 60999-1:1999-11
Penampang konduktor/tipe konduktor/titik set gaya tarik/nilai aktual
0,14 mm² / solid / > 10 N
0,14 mm² / fleksibel / > 10 N
1,5 mm² / solid / > 40 N
1,5 mm² / fleksibel / > 40 N
13

Pasukan penyisipan dan penarikan

5 Parameter
Spesifikasi
IEC 60512-13-2:2006-02
Hasil
Tes lulus
Tidak. siklus
25
Kekuatan penyisipan per posisi sekitar
6 N
Kurangi kekuatan per pos sekitar
4 N
14

Uji torsi

1 Parameter
Spesifikasi
IEC 60999-1:1999-11
15

Resistensi prasasti

2 Parameter
Spesifikasi
IEC 60068-2-70:1995-12
Hasil
Tes lulus
16

Polarisasi dan pengkodean

2 Parameter
Spesifikasi
IEC 60512-13-5:2006-02
Hasil
Tes lulus
17

Inspeksi visual

2 Parameter
Spesifikasi
IEC 60512-1-1:2002-02
Hasil
Tes lulus
18

Pemeriksaan dimensi

2 Parameter
Spesifikasi
IEC 60512-1-2:2002-02
Hasil
Tes lulus
19

Uji daya tahan

6 Parameter
Spesifikasi
IEC 60512-9-1:2010-03
Tegangan tahan impuls di permukaan laut
2,95 kV
Resistansi kontak R 1
1,3 mΩ
Resistansi kontak R 2
1,5 mΩ
Siklus pemasangan/penarikan
25
Resistansi isolasi, posisi tetangga
> 5 MΩ
20

Uji iklim

4 Parameter
Spesifikasi
ISO 6988:1985-02
Tegangan korosif
0,2 dm3 SO pada 300 dm3/40 °C/1 siklus 2
Tegangan termal
100 °C/168 jam
Tegangan tahan frekuensi daya
1,39 kV
21

Uji getaran

7 Parameter
Spesifikasi
IEC 60068-2-6:2007-12
Frekuensi
10 - 150 - 10 Hz
Kecepatan sapuan
1 oktaf/menit
Amplitudo
0,35 mm (10 Hz ... 60,1 Hz)
Percepatan
5g (60,1 Hz ... 150 Hz)
Durasi uji per sumbu
2,5 jam
Petunjuk uji
Sumbu X-, Y- dan Z
22

Kondisi lingkungan

Batas lingkungan operasi dan penyimpanan

4 Parameter
Suhu lingkungan (penyimpanan/transportasi)
-40 °C ... 70 °C
Kelembapan relatif (penyimpanan/transportasi)
30 % ... 70 %
Suhu lingkungan (perakitan)
-5 °C ... 100 °C
Suhu lingkungan (operasi)
-40 °C ... 100 °C (tergantung pada kurva detasi)
23

Uji termal | Grup uji C

2 Parameter
Spesifikasi
IEC 60512-5-1:2002-02
Jumlah posisi yang diuji
20
24

Ketahanan isolasi

Penilaian koordinasi isolasi

2 Parameter
Spesifikasi
IEC 60512-3-1:2002-02
Resistansi isolasi, posisi tetangga
> 5 MΩ
25

Jarak udara dan jarak merayap |

17 Parameter
Spesifikasi
IEC 60664-1:2007-04
Kelompok material isolasi
I
Indeks pelacakan komparatif (IEC 60112)
CTI 600
Tegangan isolasi terukur (III/3)
160 V
Tegangan lonjakan terukur (III/3)
2,5 kV
nilai clearance minimum - medan non-homogenous (III/3)
1,5 mm
jarak merayap minimum (III/3)
2 mm
Catatan tentang penampang sambungan
Dengan konduktor terhubung 1,5 mm² (padat).
Tegangan isolasi terukur (III/2)
160 V
Tegangan lonjakan terukur (III/2)
2,5 kV
nilai clearance minimum - medan non-homogenous (III/2)
1,5 mm
jarak merayap minimum (III/2)
1,5 mm
Tegangan isolasi terukur (II/2)
320 V
Tegangan lonjakan terukur (II/2)
2,5 kV
nilai clearance minimum - medan non-homogenous (II/2)
1,5 mm
jarak merayap minimum (II/2)
1,6 mm
Jenis kemasan
dikemas dalam karton
