Kontak Phoenix · Saklar yang tidak dikelola

FL SWITCH 1105N-2SFP

Nomor Pesanan: 1085171

Switch Ethernet sempit, lima port RJ45 dengan 10/100/1000 Mbps di semua port, deteksi kecepatan transmisi data otomatis, fungsi autocrossing, dan QoS

Jenis Produk Switch

Antarmuka 5

Posisi / Saluran 5 (port RJ45)

Metode Koneksi RJ45

Tegangan Terukur 24 V DC

Arus Terperingkat 515 mA (pada 9 V DC)

Email Sales Desk

Nilai Rekayasa

Keunggulan Anda dengan Phoenix Contact FL SWITCH 1105N-2SFP

Arsitektur Industri Standar 19 inci

✓

Dukungan frame jumbo (ukuran frame hingga 9216 byte/frame)

✓

Port RJ45 mendukung kecepatan transmisi 10/100/1000 Mbps

✓

Pesan yang diprioritaskan QoS (Quality of Service)

✓

Indikator diagnostik lokal dengan LED

✓

Prioritas lalu lintas yang ditingkatkan untuk protokol otomasi

✓

Filter PTCP PROFINET untuk komunikasi yang andal di jaringan PROFINET

✓

Ethernet hemat energi sesuai dengan itu. dengan IEEE 802.3az

✓

Kesesuaian PROFINET Kelas A untuk pertukaran data real-time, alarm, dan diagnostik

✓

Negosiasi otomatis dan deteksi autocrossing memudahkan instalasi dan pengaturan

Lembar Referensi Data Teknis

Spesifikasi Teknis Komprehensif

Dihasilkan dari katalog online resmi untuk Nomor Pesanan Kontak Phoenix1085171.

Data teknis

5 Parameter

Lebar	22,5 mm
Tinggi badan	140,4 mm
Kedalaman	92,4 mm
Catatan tentang aplikasi	Hanya untuk penggunaan industri
Catatan tentang aplikasi	Saat ini, kami sedang mempersiapkan produk sehingga, mulai 11 Desember 2027, produk tersebut memenuhi persyaratan Undang-Undang Ketahanan Siber UE (CRA) berdasarkan informasi yang tersedia saat ini mengenai CRA.

Pembatasan pemanfaatan

5 Parameter

Catatan EMC	EMC: produk kelas A, lihat deklarasi produsen di area unduhan
Warna (Rumah)	abu-abu (RAL 7042)
Warna (Sampul)	abu-abu muda (RAL 7035)
Material rumah	Diperkuat serat polikarbonat
Jenis pemasangan	Pemasangan rel DIN

Ethernet (RJ45)

10 Parameter

Jumlah antarmuka	5
Metode koneksi	RJ45
Catatan tentang metode koneksi	Negosiasi dan autocrossing
Kecepatan transmisi	10/100/1000 Mbps
Fisika transmisi	Ethernet dalam pasangan twisted RJ45
Panjang transmisi	100 m (per segmen)
LED Sinyal	Penerimaan data, status tautan
Tidak. saluran	5 (port RJ45)
Buffer input	1,5 Mbit
Buffer output	1,5 Mbit

Ethernet (SFP)

11 Parameter

Jumlah antarmuka	2
Metode koneksi	SFP
Kecepatan transmisi	100/1000 Mbps (full duplex)
Fisika transmisi	Tergantung pada modul SFP
Panjang transmisi	hingga 40 km (Tergantung pada modul serat/SFP yang digunakan)
LED Sinyal	Penerimaan data, status tautan
Tidak. saluran	2 (port SFP)
Jenis produk	Switch
Keluarga produk	Switch 1000 yang Tidak Dikelola
MTTF	59,2 Tahun (standar MIL-HDBK-217F, suhu 25°C, siklus operasi 100%) 872,1 Tahun (standar SN 29500, suhu 25°C, siklus operasi 21%) 836,5 Tahun (standar Telcordia, suhu 25°C, siklus operasi 21% (5 hari seminggu, 8 jam sehari))
Sifat khusus	Produk ini sedang dipersiapkan untuk mematuhi Cyber Resilience Act (CRA)

Fungsi switch

5 Parameter

Fungsi dasar	Switch tidak terkelola negosiasi otomatis Mode peralihan Store and Forward
Kelas konformansi PROFINET	Kelas Konformansi A
Tabel alamat MAC	4k
Status dan indikator diagnostik	LED: U, tautan dan aktivitas per port S
Fungsi tambahan	100 BASE-TX/100BASE-FX (IEEE 802.3U) Frame jumbo (Maks. 9.216 byte) Prioritas Kualitas Layanan (QoS) (IEEE 802.1p) Ethernet hemat energi (IEEE 802.3az) Gigabit Ethernet 1000BASE-T (IEEE 802.3ab) 10Base-T (IEEE 802.3)

Fungsi keamanan

3 Parameter

Fungsi dasar	Switch tidak terkelola negosiasi otomatis Mode peralihan Store and Forward
Disipasi daya maksimum untuk kondisi nominal	4,635 W (pada 24 V DC)
Media transmisi	Tembaga

Pasokan

Kebutuhan dan konsumsi catu daya

7 Parameter

Tegangan suplai (DC)	24 V DC
Tegangan suplai (AC)	24 V AC (50/60 Hz)
Rentang tegangan suplai	9 V DC ... 32 V DC 18 V AC ... 30 V AC (50/60 Hz)
Koneksi catu daya	Via COMBICON, penampang konduktor maksimal 2,5 mm²
Riak residual	3,6 V (dalam rentang tegangan yang diizinkan) PP
Konsumsi arus maksimum	515 mA (pada 9 V DC)
Konsumsi arus tipikal	30 mA (pada 24 V DC)

Catu daya

Anggaran daya dan disipasi

9 Parameter

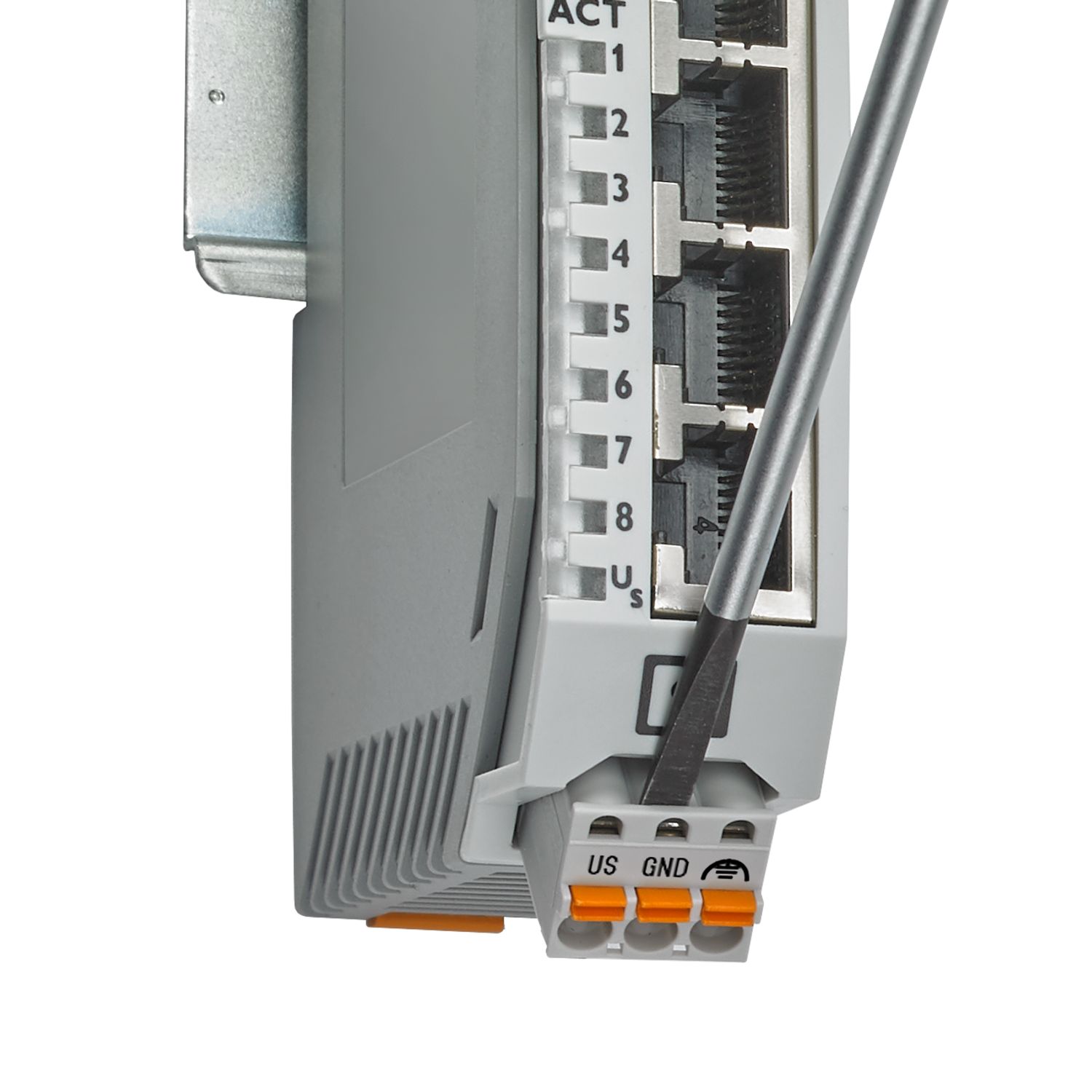

Metode koneksi	Sambungan pegas push-in
dapat dicolok	ya
Penampang konduktor, kaku	0,2 mm² ... 2,5 mm²
Penampang konduktor, fleksibel	0,2 mm² ... 2,5 mm²
Penampang konduktor AWG	24 ... 12
Penampang konduktor, fleksibel, dengan ferrule, dengan selongsong plastik	0,25 mm² ... 2,5 mm²
Penampang konduktor, fleksibel, dengan ferrule, tanpa selongsong plastik	0,25 mm² ... 2,5 mm² 0,25 mm² ... 2,5 mm²
Penampang konduktor, fleksibel, dengan ferrule, dengan selongsong plastik	0,25 mm² ... 2,5 mm²
Panjang pengurangan	10 mm

Kondisi lingkungan

Batas lingkungan operasi dan penyimpanan

10 Parameter

Tingkat perlindungan	IP30
Suhu lingkungan (operasi)	-10 °C ... 60 °C
Suhu lingkungan (penyimpanan/transportasi)	-40 °C ... 85 °C
Ketinggian	2000 m (maksimum)
Kelembapan yang diizinkan (operasi)	5 % ... 95 % (tidak mengembun)
Kelembapan yang diizinkan (penyimpanan/transportasi)	5 % ... 95 % (tidak mengembun)
Shock (operasi)	30g (EN 60068-2-27)
Getaran (operasi)	sesuai dengan IEC 60068-2-6: 5g, 150 Hz
Tekanan udara (operasi)	79 kPa ... 108 kPa hingga 2000 m di atas permukaan laut rata-rata (Tanpa pengurangan)
Tekanan udara (penyimpanan/transportasi)	79 kPa ... 108 kPa hingga 2000 m di atas permukaan laut rata-rata (Tanpa pengurangan)

Kesesuaian/Persetujuan

6 Parameter

UL, AS / Kanada	UL 61010-1, UL 61010-2-201, UL 62368-1 Kelas I, Divisi 2, Grup A, B, C, D, T4 Kelas I, Zona 2, Grup IIC, T4
FCC	Judul 47 Bagian 15 Subbagian B:2018 Kelas A
Sertifikat FCC	T190905D11-C
Kompatibilitas elektromagnetik	Kesesuaian dengan Direktif EMC 2014/30/EU
Kesesuaian dengan arahan EMC	EN 61000-6-2 EN 61000-4-2 (ESD) Kriteria B EN 61000-6-2 EN 61000-4-3 (medan elektromagnetik) Kriteria A EN 61000-6-2 EN 61000-4-4 (EFT burst) Kriteria A EN 61000-6-2 EN 61000-4-5 (lonjakan) Kriteria B EN 61000-6-2 EN 61000-4-6 (kekebalan terhadap kebisingan garis) Kriteria A EN 61000-6-2 EN 61000-4-8 (medan elektromagnetik) Kriteria A EN 61000-6-2 EN 55032 Kelas A
Kekebalan terhadap kebisingan	EN 61000-6-2:2019

Emisi kebisingan

1 Parameter

Standar/regulasi

EN_61000-6-4:2019

Fungsionalitas

Karakteristik fungsional

2 Parameter

Fungsi dasar	Switch tidak terkelola negosiasi otomatis Mode peralihan Store and Forward
Tampilan status	LED: U, tautan dan aktivitas per port S

Pertanyaan yang Sering Diajukan

Pertanyaan yang Sering Diajukan (FAQ)

Pertanyaan teknis, pengadaan, dan logistik umum terkaitFL SWITCH 1105N-2SFPdan LinQ How layanan industri.

1. Apakah FL SWITCH 1105N-2SFP (Nomor Pesanan 1085171) yang disediakan oleh LinQ How merupakan bagian asli dari Phoenix Contact?

2. Berapa jumlah pesanan minimum untuk FL SWITCH 1105N-2SFP, dan apakah saya bisa mendapatkan penawaran terlebih dahulu?

3. Bisakah Anda mendukung pemilihan teknis dan pengaturan FL SWITCH 1105N-2SFP?

4. Seberapa cepat LinQ How dapat mengirim FL SWITCH 1105N-2SFP, dan bagaimana dengan dukungan purna jual?
